Texas Instruments LM51770EVM-HV 评估模块
Texas Instruments LM51770EVM-HV评估模块设计用于快速轻松地演示LM51770。无论输入电压高于、等于或低于调节后输出电压，LM51770四开关升降压控制器均可提供稳压输出电压。
TI LM51770EVM-HV评估模块工作输入电压的可配置范围为36V至48V，在负载电流高达4A时，可提供48V稳压输出。该评估模块以380kHz的开关频率运行。该器件的大部分设置可通过跳线轻松调整或设置，如工作模式（PSM或fPWM）、偏置电源和外部时钟同步。
特性
- 宽输入电压范围
- 超高（>95%）峰值电源转换效率
- 可通过反馈电阻器调节输出电压
- 可选同步（SYNC）
- 轻松配置电流监测器或限流器
- 可编程输入欠压锁定（UVLO）阈值和迟滞
- 输出恒压（CV）和恒流（CC）选项
- 可通过DIP开关设置配置电阻器RCFG
应用
- 电池备用单元 (BBU)
- DC/DC模块
套件内容
- LM51770EVM-HV PCB
- EVM免责声明－自述文件
相关控制器
Texas Instruments LM51770x/LM51770x-Q1降压-升压控制器
无论输入电压是高于、等于还是低于输出电压，均提供稳定的输出电压。

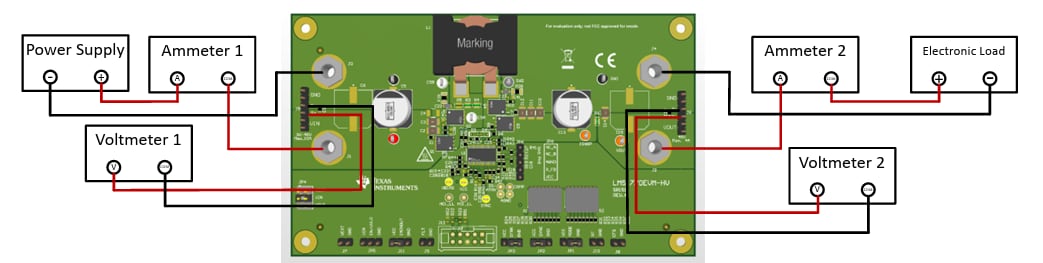

典型接线图

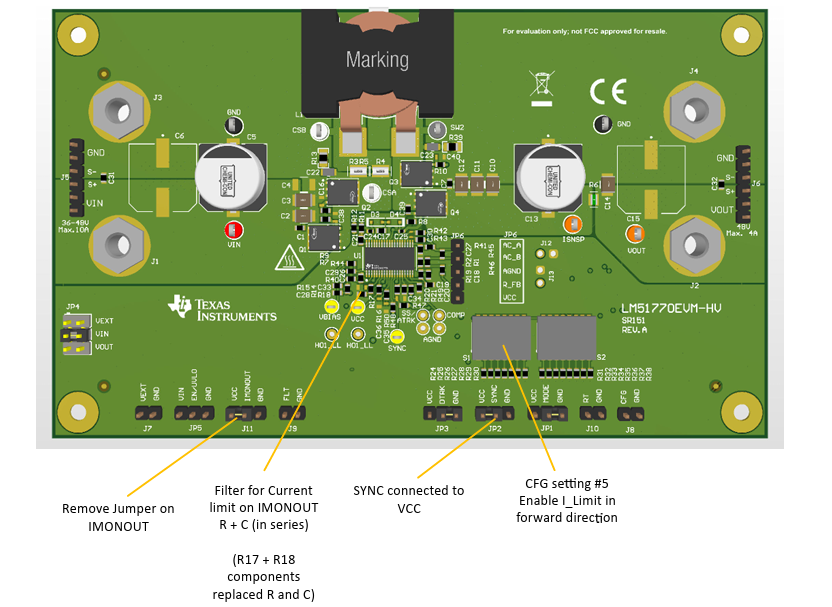

电流限制设置
发布日期: 2025-10-28
| 更新日期: 2025-11-03
