Texas Instruments LM5180EVM-DUAL评估模块 (EVM)
Texas Instruments LM5180EVM-DUAL评估模块 (EVM) 设计用于演示具有宽输入电压范围的LM5180 PSR反激式转换器的性能。该设计采用小尺寸封装，所需元件数量少。该评估模块的宽输入电压范围为10V至65V，提供15V和-7.7V输出，电流高达200mA。无需辅助绕组或光电耦合器, LM5180提供精密输出电压调节，精度超过1%。LM5180提供一整套保护特性，以确保在故障状况期间对稳压器进行保护。
特性
- 输入电压范围：10V至65V
- 输出电压：15V和-7.7V
- 200mA最大额定负载电流
- EN/UVLO电阻分压器，有助于实现可编程输入电压UVLO
- 尺寸小且经全面组装、测试和验证的PCB布局

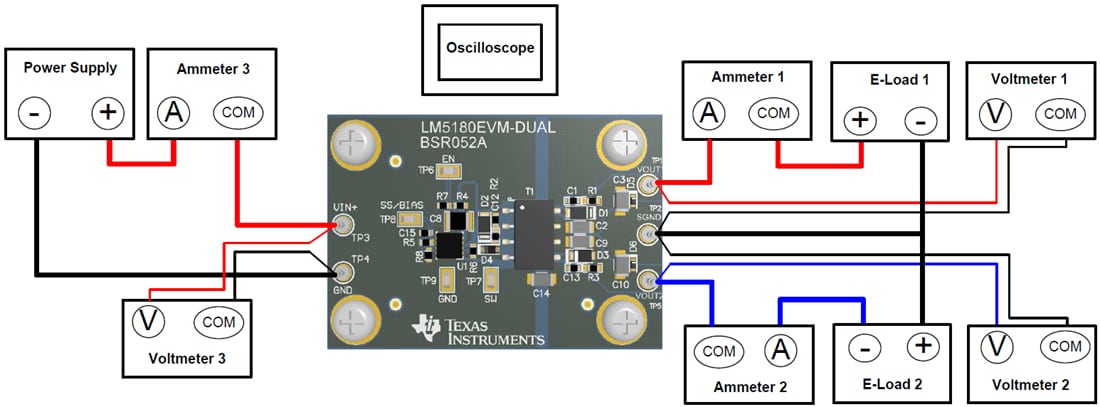

测试设置
相关产品
Texas Instruments LM25180/LM25180-Q1 PSR反激式转换器
在4.5V至42V的宽输入电压范围内具有高效率。
发布日期: 2019-09-26
| 更新日期: 2025-03-11
