Texas Instruments LM5180EVM-S05转换器评估模块 (EVM)
Texas Instruments LM5180EVM-S05转换器评估模块 (EVM) 设计用于演示具有宽输入电压范围的LM5180 PSR反激式转换器的性能。该设计采用小尺寸封装，所需元件数量少。它可在10V至65V的宽输入电压范围内工作，提供5V固定输出，设定点精度优于1％，电流高达1A。该宽VIN范围的隔离式直流/直流解决方案可提供超大的额定电压和工作裕量，以承受电源轨电压瞬变。
特性
- 输入电压范围：10V至65V
- 5V输出电压，设定点精度为1％
- 1A最大额定负载电流
- EN/UVLO电阻分压器，有助于实现可编程输入电压UVLO
- 尺寸小且经全面组装、测试和验证的PCB布局
应用
- 隔离式偏置电源轨
- 用于BDC和BLDC电机驱动的IGBT栅极驱动电源
- 工业和商用车辆
- 汽车车身和动力传动系统

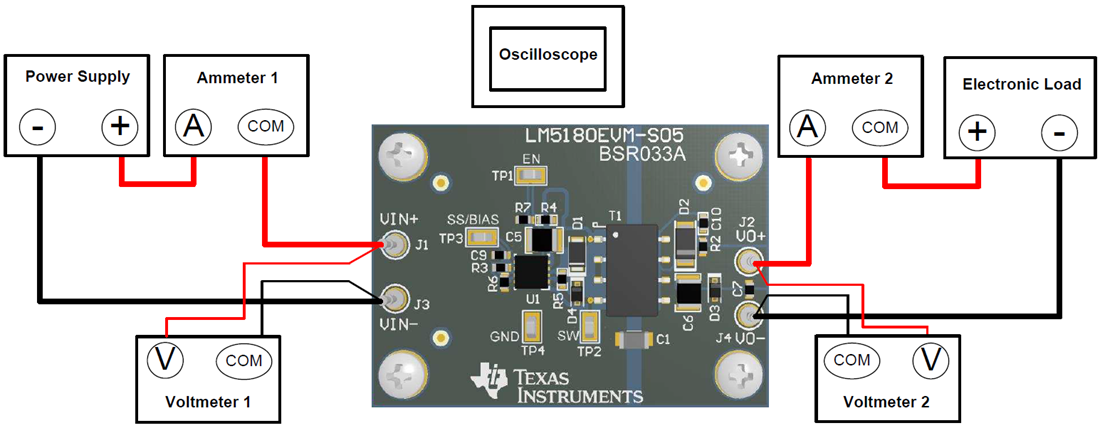

测试设置
相关产品
Texas Instruments LM5180/LM5180-Q1 PSR反激式转换器
在4.5V至65V的宽输入电压范围内具有高效率。
