Texas Instruments LM5185EVM-SIO 驱动评估模块
Texas Instruments LM5185EVM-SIO评估模块有助于对LM5185-Q1控制器的功能和性能进行广泛评估。LM5185-Q1初级侧调节 (PSR) 反激控制器具有可调节环路补偿和电流限制。TI LM5185EVM-SIO评估模块可对变压器初级绕组的电压进行采样，从而实现严格的输出稳压，无需使用光耦合器或三级偏置绕组。该器件的输入电压范围为20V至60V，输出为16.4V，额定负载为1A。
特性
- 宽输入电压范围（默认20V至60V，可扩展6V至90V）
- 无需光耦合器对隔离输出的严格电压稳压：16.4V±1.5%
- 峰值转换效率>90%
- 免去光耦合器和变压器辅助绕组可缩减解决方案尺寸和成本。
- 可编程环路补偿、电流限制、输入UVLO和热补偿可实现灵活且优化的设计
应用
- 牵引逆变器
- 车载充电器 (OBC)
- HEV/EV HVAC和加热器
- 微型逆变器
- 电机驱动器
- 电池管理系统 (BMS)
- 通用IGBT、MOSFET、GaN和SiC栅极驱动器
- POE PD直流-直流转换器
- 适用于工业和电信系统的通用隔离偏置电源轨

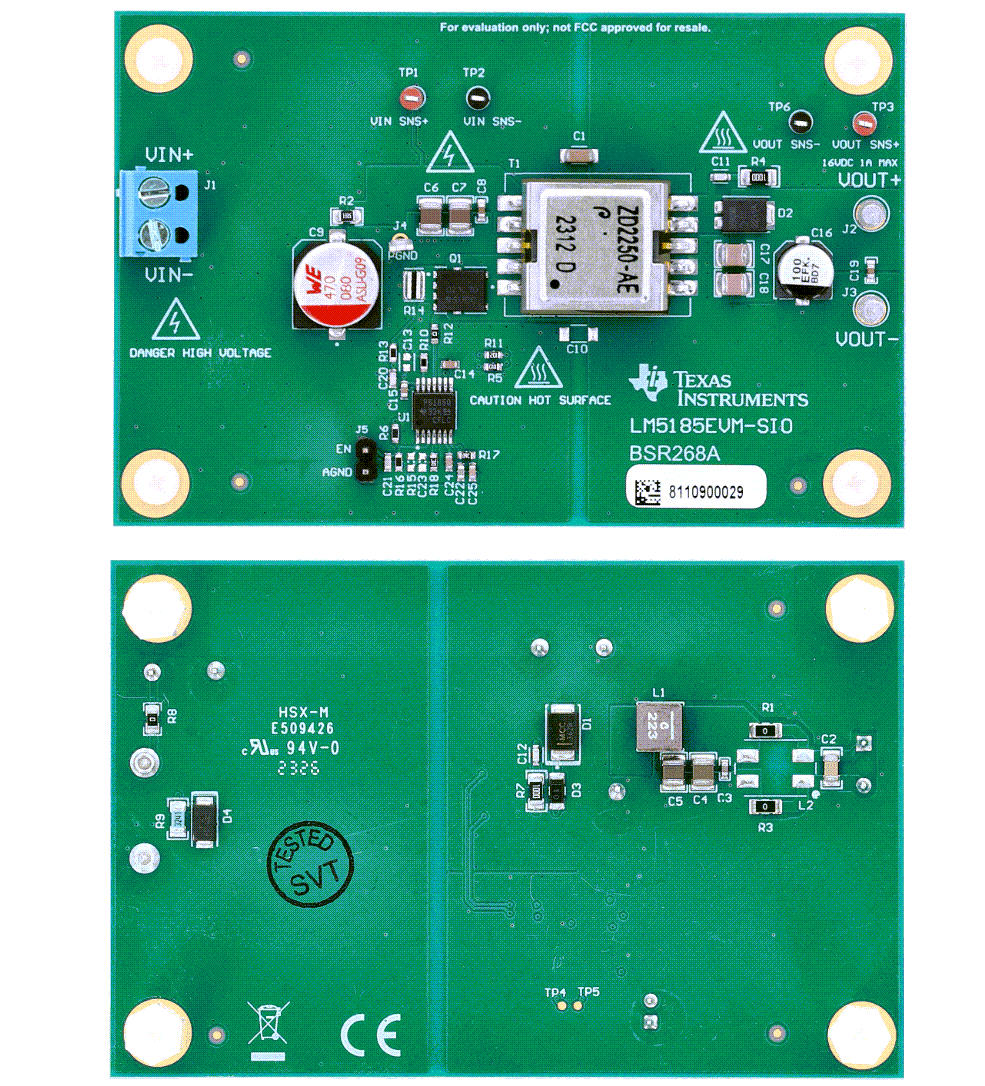

布局
相关产品
Texas Instruments LM5185/LM5185-Q1 PSR反激式控制器
100VIN DC/DC初级侧调节（PSR）反激式控制器，具有低IQ 和低EMI。
Texas Instruments LM25185/LM25185-Q1 PSR反激式直流-直流控制器
初级侧稳压 (PSR) 反激式控制器，在4.5V至42V输入电压范围内具有高效率。
测试设置
发布日期: 2024-01-30
| 更新日期: 2024-02-12
