Texas Instruments LM6172电压反馈放大器

Texas Instruments LM6172电压反馈放大器是一款双通道、高速、低功耗、低失真、电压反馈放大器。它是单位增益稳定的器件，具有出色的直流和交流性能。LM6172具有100MHz单位增益带宽、3000V/μs压摆率以及每通道50mA输出电流，在双通道放大器中具有高性能；但每通道仅消耗2.3mA电源电流。

Texas Instruments LM6172采用±15V电源供电，适用于需要电压摆幅较大的系统，例如ADSL、扫描仪和超声波设备。它还指定为±5V电源，用于便携式视频系统等低压应用。LM6172采用National先进的VIP III（垂直集成PNP）互补双极工艺制造而成。

特性

  • 可提供辐射保证
  • 高剂量率：300 krad(Si)
  • 无ELDR (100 krad(Si))
  • 简单易用的电压反馈拓扑
  • 高转换率：3000V/μs
  • 宽单位增益带宽：100MHz
  • 低电源电流：每个放大器2.3mA
  • 高输出电流：每个放大器50mA
  • 额定工作电压：±15V和±5V

应用

  • 扫描仪I-to-V转换器
  • ADSL/HDSL驱动器
  • 多媒体广播系统
  • 视频放大器
  • NTSC、PAL®和SECAM系统
  • ADC/DAC缓冲器
  • 脉冲放大器和峰值检测器

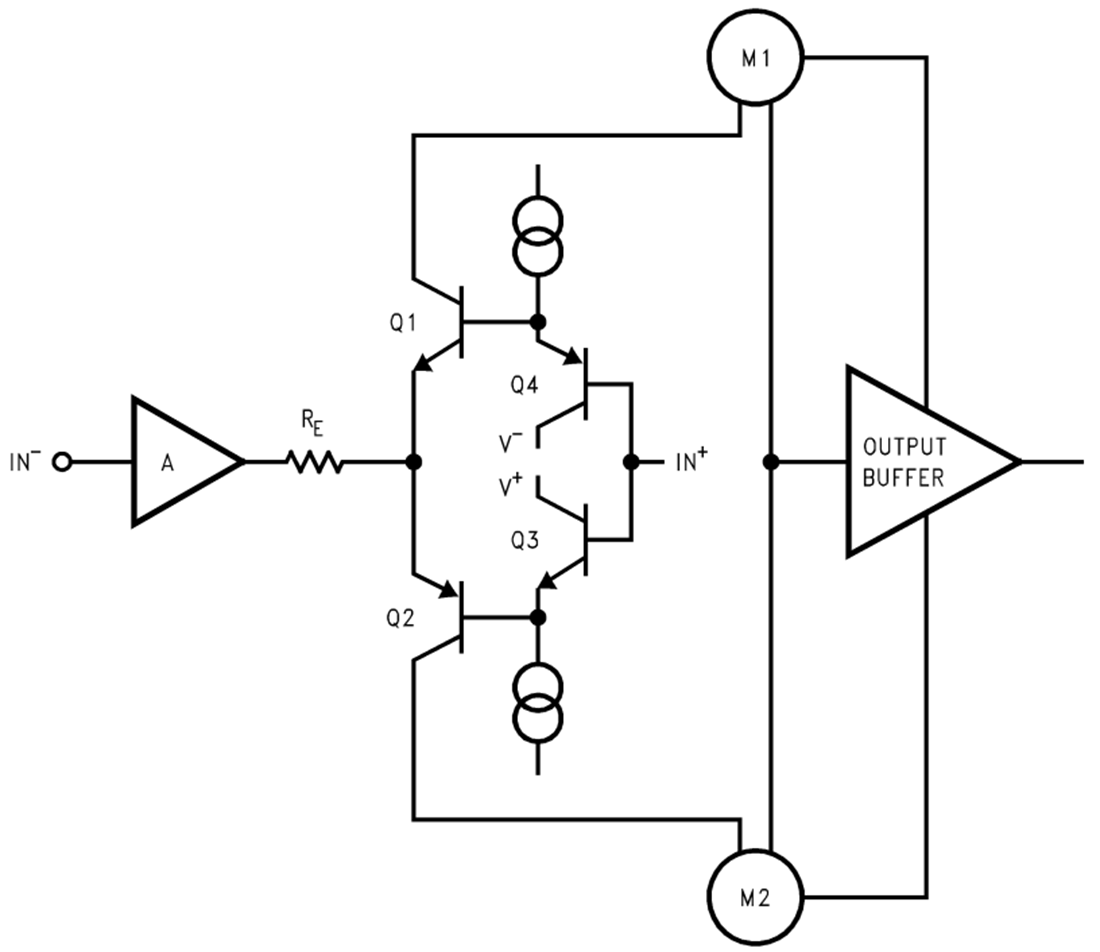

简化示意图

原理图 - Texas Instruments LM6172电压反馈放大器
