Texas Instruments LM73/LM73-Q1温度传感器
Texas Instruments LM73/LM73-Q1温度传感器是集成数字输出温度传感器，采用增量Δ-Σ模数转换器，具有与SMBus和I2C接口兼容的双线接口。主机可随时查询LM73/LM73-Q1以读取温度。这些器件的板面积很小。LM73的工作温度范围为-40°C至150°C，在-10°C至80°C范围内提供±1°C的精度。而LM73-Q1的工作温度范围为-40°C至125°C，在-10°C至80°C范围内提供±1.45°C的精度。用户可以通过将LM73/LM73-Q1编程为报告四种不同分辨率中任一温度在其转换时间和灵敏度之间进行优化。LM73/LM73-Q1默认为11位模式 (0.25°C/LSB)，在最长14 ms的时间内测量温度，从而非常适合用于上电后不久需要温度数据的应用。LM73/LM73-Q1在最大分辨率、14位模式 (0.03125°C/LSB) 下，经过优化，以感知非常小的温度变化。LM73-Q1器件符合汽车应用类AEC-Q100认证。
特性
- 单个地址引脚提供每版本三个可选地址，总共六个可能地址
- SMBus和I2C兼容两线接口
- 支持400kHz运行
- 具有单次功能的关断模式，可用于非常低的平均功耗
- 11位到14位可编程数字温度分辨率
- 快速转换速率，非常适合用于快速上电和快速测量变化温度
- 当温度高于已编程的温度极限时，漏极开路警报输出引脚激活
- 非常稳定低噪声数字输出
- UL认证元件
- 主要规格
- 工作电源电流
- 320µA（典型值）
- 495µA（最大值）
- 关断
- 8µA（最大值）
- 1.9µA（典型值）
- 温度精度
- -10°C至80°C： ±1.0°C（最大值）
- −25°C至115°C：±1.5°C (最大值)
- −40°C至150°C：±2°C（最大值）
- 分辨率
- 0.25°C至0.03125°C
- 转换时间
- 11位 (0.25°C）： 14ms（最大值）
- 14位（0.03125°C）： 112ms（最大值）
应用
- 便携式电子产品
- 笔记本电脑
- 汽车
- 系统温度管理
- 办公电子

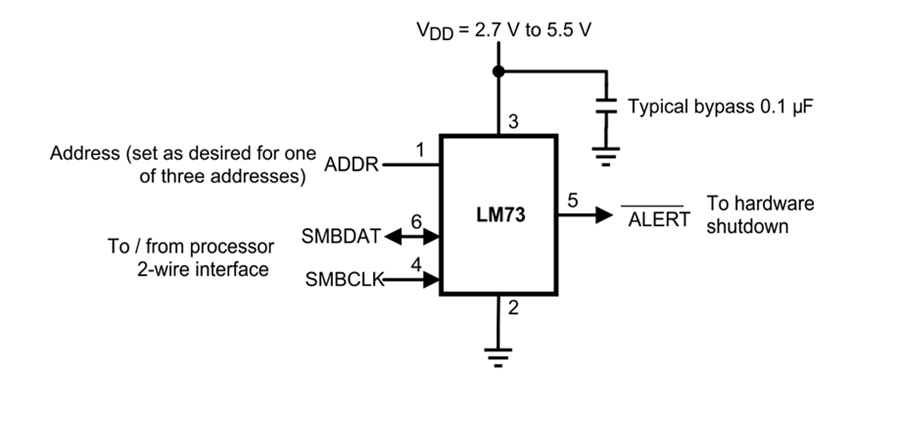

LM73功能图
