Texas Instruments LM74501-Q1反向极性保护控制器
Texas Instruments LM74501-Q1汽车用反向极性保护控制器与外部N沟道MOSFET搭配使用，可实现低损耗反极性保护解决方案LM74501-Q1该器件支持3.2V至65V的宽电源电压输入范围，特别适合对冷启动有严苛要求的汽车系统。
TI LM74501-Q1反向极性保护控制器可承受并保护负载免受低至-18V的负电源电压的影响。此外，该器件没有反向电流阻断功能，可为负载提供输入反向极性保护，从而有可能将能量返回输入电源，如汽车车身控制模块电机负载。
LM74501-Q1控制器可提供适用于外部N沟道MOSFET的电荷泵栅极驱动器。该控制器具有一项独特的集成功能，即无需额外的TVS二极管（无TVS）即可使系统符合汽车ISO7637脉冲1瞬态要求。LM74501-Q1具有一个集成开关，可通过外部电阻分压器来实现电池电压监控。使能引脚为低电平时，控制器关断并消耗约1µA电流，在处于休眠模式时产生低系统电流。
特性
- 下列性能符合AEC-Q100标准：
- 器件温度1级：-40°C至+125°C环境工作温度范围
- 器件人体模型 (HBM) 静电放电 (ESD) 分类等级2
- 器件充电器件模型 (CDM) ESD分类等级C4B
- 输入电压范围：3.2V至65V（3.9V启动）
- 反向电压额定值：–33V
- 用于外部N通道MOSFET的电荷泵
- 栅极放电计时器：无需额外的TVS二极管（无TVS）即可符合汽车ISO7637-2脉冲1瞬态要求
- 关断电流：1µA（EN=低电平）
- 工作静态电流：80µA（EN=高电平）
- 20V VDS钳位（EN = 低电平）
- 集成电池电压监控开关 (SW)
- 2.90mm × 1.60mm 8引脚SOT-23封装
应用
- 车身电子产品和照明
- 车身控制模块 (BCM)
- 雨刮器模块
- 汽车信息娱乐和仪表板
- 数字Cockpit处理单元
- ADAS域控制器

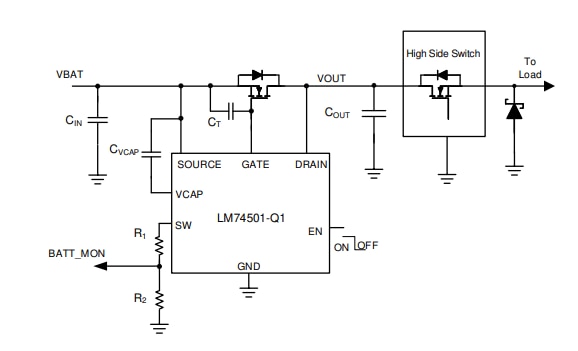

典型应用示意图
TVS无ISO7637-2脉冲1操作

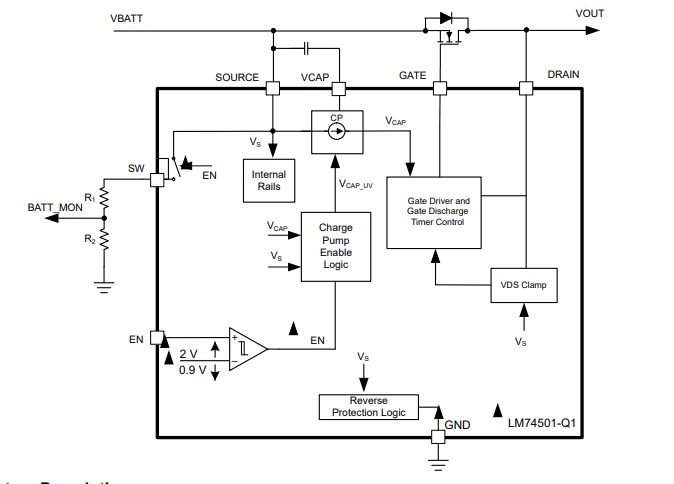

功能框图
发布日期: 2022-04-06
| 更新日期: 2025-03-05
