Texas Instruments LM74670-Q1智能二极管整流控制器
Texas Instruments LM74670-Q1智能二极管整流控制器是一款控制器件，可配合N沟道MOSFET用在交流发电机的半桥或全桥整流器构架中。它设计用于驱动外部 MOSFET，以模拟理想的二极管。此方案的独特优势在于它并不是参考接地，而是零 IQ。全桥或半桥整流器以及交流发电机中的肖特基势垒二极管可用 LM74670-Q1 解决方案来替代，以避免正向导通二极管损耗以及使得交流-直流转换器更高效。LM74670-Q1 控制器为外部 N 通道 MOSFET 和快速响应内部比较器提供栅极驱动器，以便在反向极性时下拉 MOSFET 栅极。该器件可支持频率高达300Hz的交流信号。
特性
- 符合AEC-Q100认证，具有以下结果：
- 器件温度1级：-40°C至+125°C的环境工作温度范围
- 超出人体模型 (HBM) ESD分类等级2
- 器件充电器件模型 (CDM) ESD分类等级C4B
- 输入交流峰值电压：42V
- 零IQ
- 用户外部N沟道MOSFET的充电泵栅极驱动器
- 低正向电压降和低功率
- 相比肖特基势垒二极管的功耗
- 能够处理频率高达300Hz的交流信号
应用
- 交流整流器
- 交流发电机
- 电动工具
- 反向极性保护
相关产品
Texas Instruments LM74670-SQEVM评估模块 (EVM)
演示了作为备用肖特基势垒二极管和N沟道MOSFET时的反向极性保护。

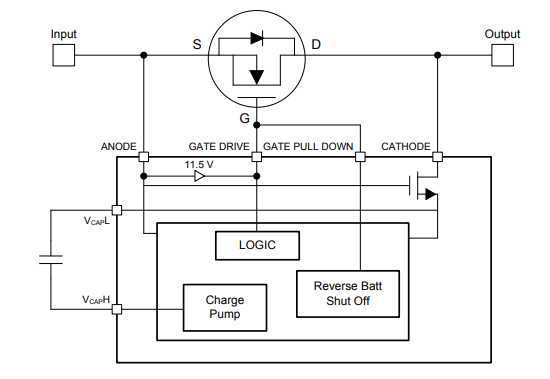

框图
了解详情
发布日期: 2016-02-09
| 更新日期: 2025-03-06
