Texas Instruments LM74800EVM-CS控制器评估模块
Texas Instruments LM74800EVM-CS控制器评估模块 (EVM) 帮助设计人员评估LM74800-Q1具有开关输出的理想二极管控制器的运行情况和性能。LM7480x-Q1可驱动和控制外部背对背N沟道MOSFET，模拟具有电源路径开/关控制和过压保护功能的理想二极管整流器。Texas Instruments LM74800EVM-CS演示LM74800-Q1以及在共源拓扑中配置的两个背靠背N沟道MOSFET如何为下游电路提供200V未抑制负载突降保护以及反向电池保护。第一个栅极驱动HGATE控制一个外部N沟道MOSFET，将输出电压关闭或钳位到可接受的安全水平。第二个栅极驱动DGATE控制另一个外部N沟道MOSFET，以模拟理想二极管。
特性
- 12V和24V汽车反向电池保护
- 输入工作电压范围：3V至65V
- 12V电池保护3V至40V
- 24V电池保护3V至65V
- 2A标称、2.5A峰值负载电流
- 支持200V未抑制负载突降保护
- 启用开/关控制
- 可编程过压截止和输出钳位操作
- 输出电压转换率控制
- LED指示，用于输出开/关检测
- 板载TVS保护，实现汽车瞬态抑制
必要设备
- 电源
- 一个可调电源0V至600V输出，0A至10A输出电流限制
- 汽车测试设备，可生成ISO7637-2和ISO 16750-2（包括200V未抑制负载突降脉冲5A）
- 仪表
- 需要一个数字万用表（最小值）
- 示波器
- 一个DPO2024或等效器件、三个10倍电压探头和一个直流电流探头，能够测量10A
- 负载
- 一个电阻负载或等效负载，可耐受高达10A直流负载（12V时）
应用
- 汽车反向电压保护
- ADAS域控制器
- 相机ECU
- 音响主机
- USB HUB
- 电源路径保护、电源多路复用器和ORing

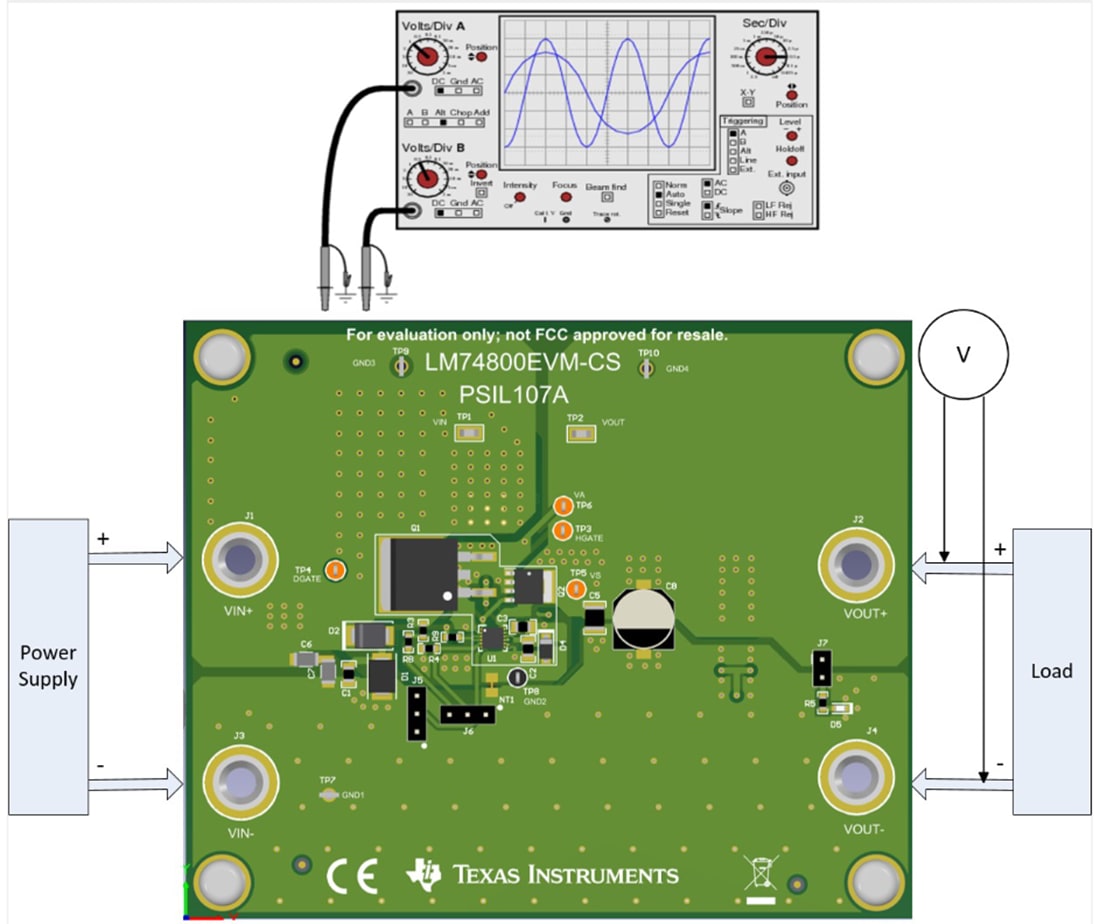

测试设置
相关产品
Texas Instruments LM7480x-Q1理想二极管控制器
驱动和控制外部背靠背N沟道MOSFET，模拟理想二极管整流器。
相关开发工具
Texas Instruments LM74800EVM-CD评估模块 (EVM)
评估LM7480-Q1在反向电池保护应用中的运行和性能。
