Texas Instruments LM7481-Q1汽车用理想二极管控制器
Texas Instruments LM7481-Q1汽车理想二极管控制器具有有源整流和可调节过压切断保护功能，用于负载突降保护。LM7481-Q1驱动和控制外部背靠背N沟道MOSFET来模拟理想二极管整流器，具有电源路径开/关控制和过压保护功能。该器件提供3V至65V的宽输入电源，可保护和控制12V和24V汽车电池供电的ECU。LM7481-Q1可承受低至 –65V的负电源电压并保护负载免受其影响。
TI LM7481-Q1汽车用理想二极管控制器提供集成的理想二极管控制器 (DGATE) 驱动第一级MOSFET，用来替代肖特基二极管实现反相输入保护和输出电压保持。3.8mA大电荷泵具有60mA峰值栅极拉电流驱动级和短开/关延迟时间，确保了快速的瞬态响应。这使得在ISO16750或LV124等汽车测试过程中（ECU会遭到输入短时中断，叠加到输入信号的交流频率高达200KHz）MOSFET有稳健高效的开关性能。使用HGATE控制并在电源路径加第二个MOSFET，LM7481-Q1控制器就可实现负载断开（ON/OFF控制）和过压保护。
特性
- 符合汽车应用类AEC-Q100标准
- 器件温度1级：-40°C至+125°C环境工作温度范围
- 器件人体模型 (HBM) 静电放电 (ESD) 分类等级2
- 器件充电器件模型 (CDM) ESD分类等级C4B
- 输入范围：3V至65V
- 反向输入保护至-65V
- 驱动外部背靠背N沟道MOSFET
- 理想二极管运行，具有9.1mV A至C正向压降稳压
- 低反向检测阈值 (–4mV)，快速响应 (0.5µs)
- 有源整流高达200kHz
- 峰值栅极 (DGATE) 导通电流：60mA
- 2.6A峰值DGATE关断电流
- 集成3.8mA电荷泵
- 可调过电压保护
- 低关断电流：2.87µA（EN/UVLO=低）
- 2.6A峰值DGATE关断电流
- 采用合适的TVS二极管，符合汽车ISO7637瞬态要求
- 采用节省空间的12引脚WSON封装
应用
- 汽车电池保护
- ADAS域控制器
- 音响主机
- 高级音频
- 用于冗余电源的有源ORing

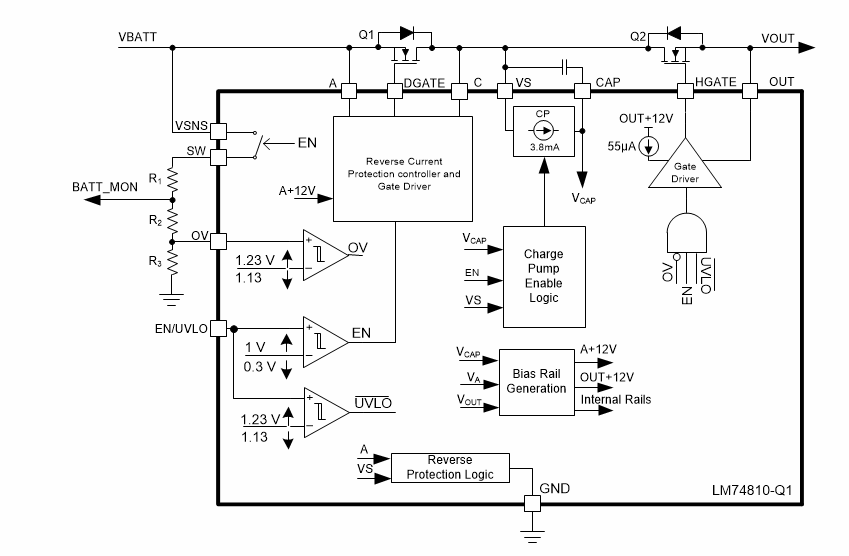

框图
