德州仪器 LMH0318 3Gbps
HD/SD SDI 时钟恢复器

德州仪器 LMH0318 3Gbps HD/SD SDI 时钟恢复器具有集成电缆驱动器，用于驱动兼容 SMPTE-SDI 和 DVB-ASI 标准的串行视频数据。其时钟和数据恢复电路可消除累加抖动。同时无需外部参考时钟即可检测输入数据速率。集成式驱动器具有 75ohm 和 50ohm 输出，支持多种多媒体选件，如同轴电缆和 FR4 PCB。LMH0318 输入端集成了 2 对 1 多路复用器，支持在两个视频源之间进行选择。同时，可编程均衡器对 PC 板损耗进行补偿，以扩大信号范围。该片上时钟恢复器借助宽范围时钟和数据恢复（CDR）电路，可在无需外部参考时钟和环路滤波器组件的情况下，自动检测并锁定 270Mbps 至 2.97Gbps 的串行数据，从而简化了电路板设计并降低了系统成本。

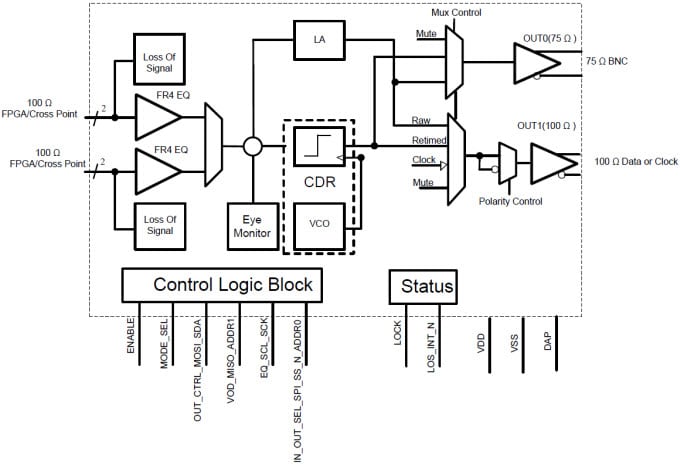

特点

支持 ST 424（3G）、292（HD）、259（SD）、MADI 和 DVB-ASI
锁定至速率 2.97Gbps、1.485Gbps 或相应的 1/1.001 子速率以及 DVB-ASI
带有快速锁定时间的无参考运行，涵盖所有支持的或选定的数据速率
75Ω 和 100Ω 发送器输出
集成 2:1 复用输入, 1:2 解复用/扇出输出
基于输入速率检测的自动转换率
片上眼图监视器
300mW 的低功耗，输入信号丢失时自动断电
可通过 SPI 或 SMBus 接口进行编程

2.5V 单电源运行
小尺寸，4mm×4mm，24 引脚 QFN 封装
-40°C 至 +85°C 工作温度范围
与 LMH1218 引脚兼容，可轻松升级至 12G

应用

SMPTE 兼容串行数字接口（SDI）
广播视频路由器、开关和显示器
数字视频处理和编辑
DVB-ASI 和分布式放大器

LMH1218EVM 评估模块（EVM）

德州仪器 LMH1218EVM 评估模块（EVM）提供了一套完备的高带宽平台，可评估 LMH1218 的 SDI/UHD 和 10 GbE 信号调节功能。LMH1218 是一款集成时钟恢复器的超高清电缆驱动器。LMH1218EVM 可用于标准符合性测试、性能评估和初始系统原型设计。SMA 和 BNC 边缘安装连接器可通过市面上销售的分接头电缆、适配器和适配器板（不包括在内）与多种系统连接器连接。凭借这一灵活的连接性，可实现德州仪器具有时钟恢复器的 12G SDI 电缆驱动器与第三方 ASIC/FPGA 主机板之间的集成系统级测试。可使用图形用户界面来管理 LMH1218 器件寄存器。

特点

锁定至标准 SDI（2.97Gbps、1.485Gbps 或 2.97/1.001Gbps、1.485/1.001Gbps 子速率）、DVB-ASI（270Mbps）、ST-2081（推荐值 5.94Gbps）、ST-2082（推荐值 11.88Gbps）及 10 GbE 数据传输速率
集成了 2:1 50 Ω 复用器（输入端）和 1:2 扇出（一个 75 Ω 和一个 50 Ω）输出驱动器，具有去加重功能，支持双介质（同轴电缆和光纤）
单电源电压，V_DD = 2.5V ± 5%
GUI 平台可加速产品开发阶段的系统调通操作
