Texas Instruments LMH34400DRLEVM评估模块
Texas Instruments LMH34400DRLEVM评估模块是用于评估LMH34400DRL单端跨阻放大器的评估模块 (EVM)。LMH34400DRLEVM具有50Ω同轴输入和输出连接，可通过标准测试设备轻松测量。此外，该EVM可选择将1VDC偏置应用于板载稳压器的输出。
TI LMH34400DRLEVM评估模块输入默认配置为接收电压信号，该信号通过2kΩ电阻转换为电流。此EVM还包含易于使用的跳线，用于控制输出偏置电压、输入偏置电流消除和器件关断功能。
特性
- 具有匹配的50Ω SMA连接的单端同轴电压输入和输出
- 包括将直流偏置应用到输出的选项
- 附带的跳线可轻松控制输出偏置电压、输入偏置电流消除和断电
- 专为3.3V单电源供电而设计
规范
- 单电源电压范围：3V至3.45V（VEE=接地）
- 静态电流：29mA
- 2.5Vpp输出电压摆幅（VCC = 3.3V，100Ω负载）
- 线性输出电流：26.6mA （VCC=3.3V，25Ω负载）
PCB布局

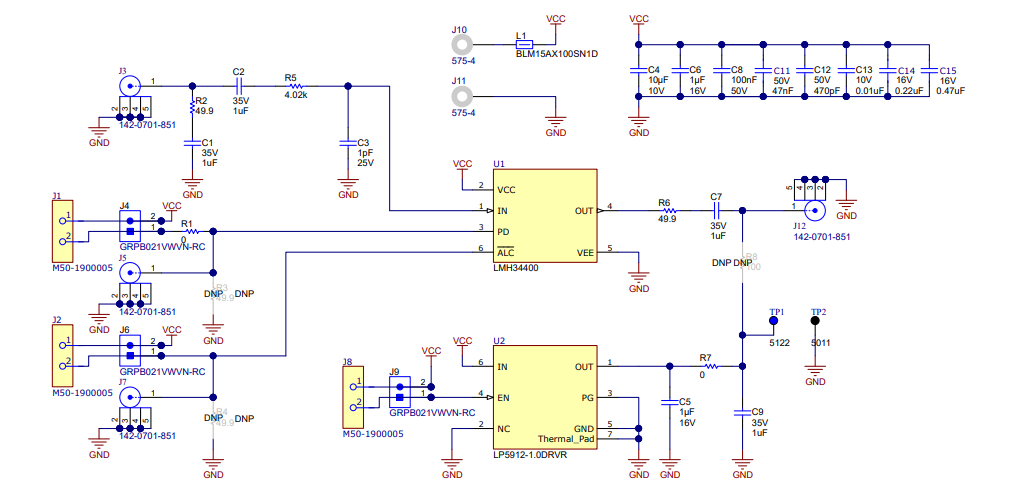

示意图
发布日期: 2022-03-29
| 更新日期: 2022-04-14
