Texas Instruments LMH9226RRLEVM放大器评估模块

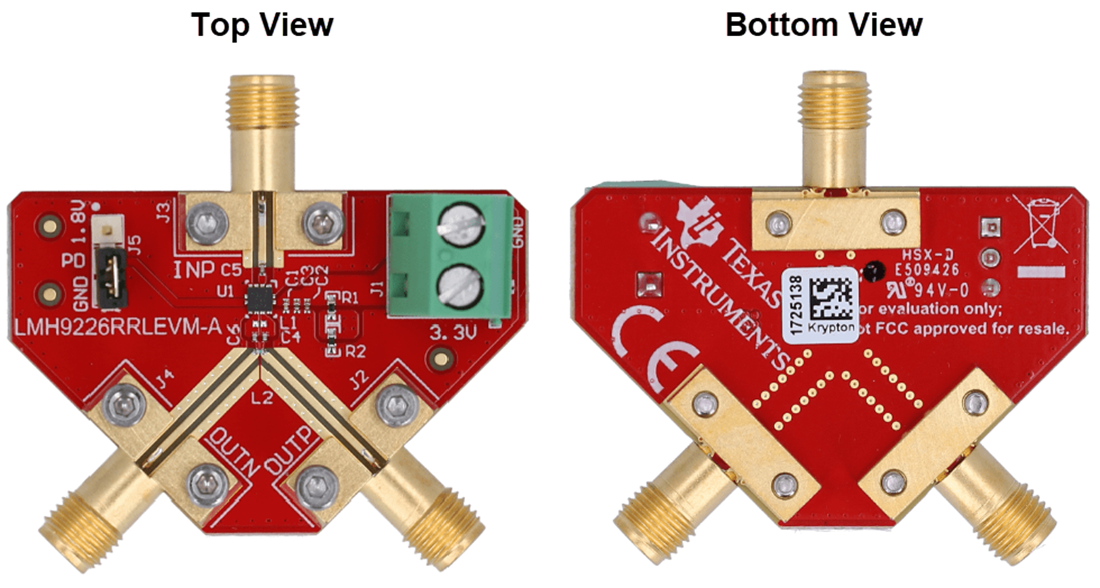

Texas Instruments LMH9226RRLEVM放大器评估模块（evm）用于评估LMH9226器件。LMH9226是一款单端输入至差分输出射频增益块放大器，采用2×2mm2、12引脚RRL封装。该设备非常适合支持下一代5G m-MIMO有源天线系统的要求，同时与收发器的输入接口相连。该评估模块旨在快速演示Texas Instruments LMH9226器件在2.2GHz至3GHz接收频段内的功能和性能，带宽为1dB、400MHz。电路板默认设置为50Ω 单端输入匹配和100Ω 差分输出匹配，便于与50Ω 测试设备连接。评估模块可通过板载连接器连接+3.3V电源、信号源和测试仪器。
