Texas Instruments LMK04228超低噪声时钟抖动消除器
Texas Instruments LMK04228超低噪声时钟抖动清除器具有高性能并支持JEDEC JESD204B。该器件提供来自PLL2的14个时钟输出，经过配置可以驱动七个JESD204B转换器或其他使用器件和SYSREF时钟的逻辑器件。通过直流和交流耦合可以提供SYSREF。不只是JESD204B应用，14个输出中的每一个输出都可以单独配置为用于传统时钟系统的高性能输出。
LMK04228超低噪声时钟抖动清除器既具有出色的性能，又具有多种特性，如功率和性能均衡调节、双VCO、保持模式和可根据输出调节的模拟和数字延迟， 因此非常适合用于提供灵活的高性能时钟树。
特性
- 支持JEDEC JESD204B
- 超低RMS抖动
- 156fs RMS抖动（12kHz至20MHz）
- 245fs RMS抖动（100Hz至20MHz）
- -162.5dBc/Hz本底噪声（245.76MHz时）
- PLL2提供多达14个差分器件时钟
- 最多7个SYSREF时钟
- 最高时钟输出频率：1.25GHz
- PLL2提供LVPECL、LVDS可编程输出
- PLL1提供缓冲的VCXO或晶体输出
- LVPECL、LVDS、2xLVCMOS可编程
- 双环路PLLatinum™ PLL架构
- PLL1
- 最多3个冗余输入时钟
- 自动和手动切换模式
- 无中断切换和LOS
- 集成式低噪晶体振荡器电路
- 输入时钟丢失时保持模式
- 最多3个冗余输入时钟
- PLL2
- 标准化[1Hz] PLL本底噪声为-224dBc/Hz
- 相位检测器频率高达155MHz
- OSCin倍频器
- 两个集成式低噪声VCO
- 50%占空比输出分配，1至32（偶数和奇数）
- 精密数字延迟
- 25ps步长模拟延迟
- 多模式：双PLL或单PLL
- 工业温度范围：-40°C至+85°C
- 工作电压：3.15V至3.45V
- 封装：64引脚WQFN (9.0mm × 9.0mm × 0.8mm)
应用
- 无线基础设施
- 数据转换计时
- 组网、SONET/SDH、DSLAM
- 医疗/视频/军用/航空
- 测试与测量

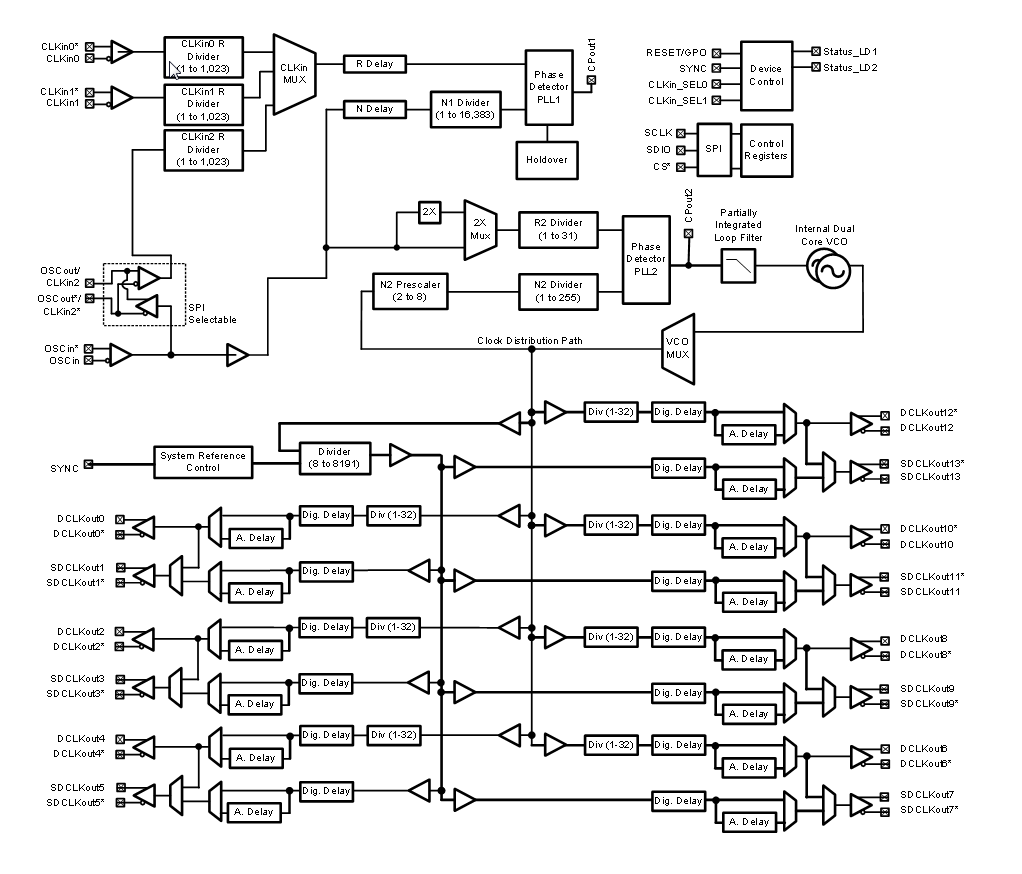

框图
简化示意图
发布日期: 2019-10-14
| 更新日期: 2023-12-11
