Texas Instruments LMK04816 低噪声
时钟抖动清除器
Texas Instruments LMK04816 低噪声时钟抖动清除器是业界性能最佳的时钟调节器。它包括卓越的时钟抖动清除、生成和分配，配有先进的功能，可满足下一代系统的要求。双回路 PLLatinum™ 架构允许使用低噪声 VCXO 模块得到 111fs rms 的抖动（12kHz 至 20MHz）或使用低成本的外部晶体和变容二极管得到子 200fs rms 的抖动（12kHz 至 20MHz）。双环路架构包括两个高性能锁相环（PLL）、一个低噪晶体振荡器电路和一个高性能压控型振荡器（VCO）。第 1 个 PLL (PLL1) 提供低噪声抖动清除器功能。而第 2 个 PLL (PLL2) 则执行时钟生成功能。
特性
- 超低 RMS 抖动性能
- 100fs RMS 抖动（12kHz至20MHz）
- 123fs RMS 抖动（100Hz至20MHz）
- 双环路 PLLatinum™ PLL 架构
- PLL1
- 集成式低噪晶体振荡器电路
- 输入时钟丢失时保持模式
- 自动或手动触发/恢复
- PLL2
- 标准化[1Hz] PLL噪声本底为-227dBc/Hz
- 相位检测器速率最高155MHz
- OSCin 倍频器
- 集成式低噪 VCO
- 3 个冗余输入时钟，带 LOS
- 50% 的占空比输出除数，1至1045（偶数和奇数）
- LVPECL、LVDS 或 LVCMOS 可编程输出
- 精确度数字延迟，固定或动态可调
- 25ps 步进模拟延迟控制，可达 575ps。
- 1/2 时钟分配周期步骤数字延迟，高达 522 步
|
- 13 个差分输出，最多 26 个单端
- 时钟速率达 2600MHz
- 0 延迟模式
- 通电时默认的三种时钟输出
- 多模：双 PLL、单 PLL 和时钟分配
- 工业温度范围：-40至85°C
- 3.15V 至 3.45V 工作电压
- 封装：64 引脚 WQFN (9.0 × 9.0 × 0.8 mm)
应用
- 数据转换器计时/无线基础设施
- 组网、SONET/SDH、DSLAM
- 医疗/视频/军用/航空
- 测试与测量
|
|
|
LMK04816BEVAL 评估板
Texas Instruments LMK04816BEVAL 评估板简化了 LMK04816B 的性能与功能评估。LMK04816 是业界性能最佳的时钟调理器，具有卓越的时钟抖动清除、生成和分配，配有先进的功能，可满足下一代系统的要求。商用品质的 VCXO 安装到该板上，以提供一个已知参照点。TI CodeLoader 软件可用于通过 MICROWIRE™ 接口对 LMK04816B 设备的内部寄存器进行编程。
特性
- 多模：双 PLL、单 PLL 和时钟分配
- 双环路：PLLatinum™ PLL 架构
- PLL1
- PLL2
- 3 个冗余输入时钟，带 LOS
|
- 50% 占空比输出分频，1 - 1045（偶数和奇数 LVPECL、LVDS 或 LVCMOS 可编程输出
- 精确度数字延迟，固定或动态可调
- 25ps 步进模拟延迟控制
- 13 个差分输出。最多 26 个单端。
- 0 延迟模式
|
|
|
|
|

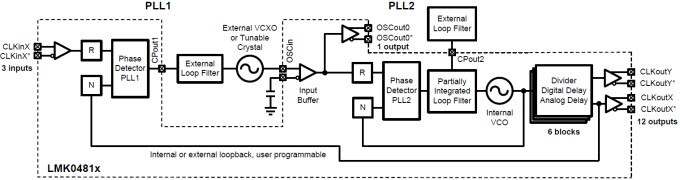

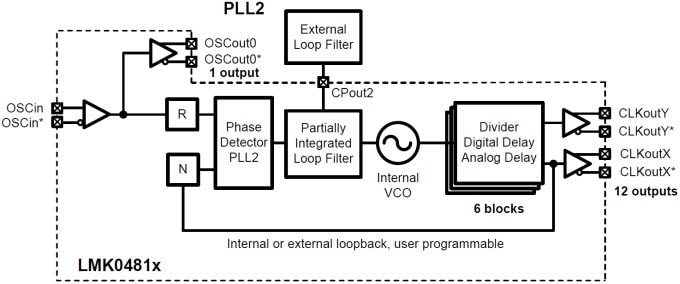

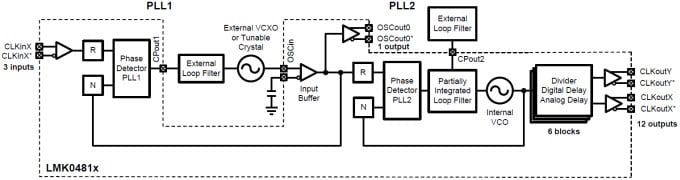

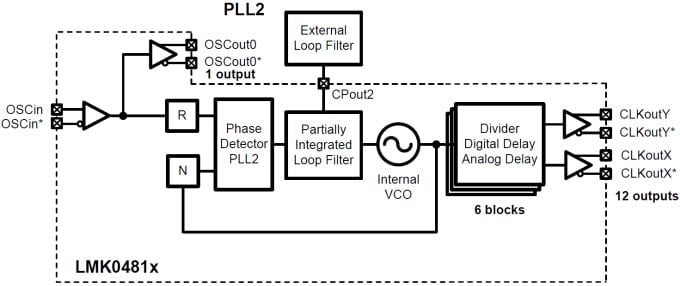

简化功能框图
|
|
|
 |
发布日期: 2015-12-11
| 更新日期: 2022-03-11
器件寄存器编程用 CodeLoader 软件
用户指南
