Texas Instruments LMK1D1216EVM缓冲器评估模块 (EVM)
Texas Instruments LMK1D1216EVM缓冲器评估模块 (EVM) 设计用于演示LMK1D1216的电气性能。LMK1D1216是一款高性能、低附加抖动LVDS时钟缓冲器，具有两路差分输入和八路LVDS输出。该评估模块还可以用于评估LMK1Dxxxx系列中的其他48引脚器件。Texas Instruments LMK1D1216EVM配备50Ω SMA连接器和阻抗控制的50Ω微带传输线路，从而获得出色的性能。
特性
- 简单易用的评估板，用于扇出低相位噪声时钟
- 支持高达2GHz的输出频率
- 简单、快速的器件配置和设置
- 控制引脚可通过跳线进行配置
- 单电源输入：1.8V、2.5V或3.3V
- 接受差分或单端输入时钟
- 评估模块支持所有16路差分LVDS输出

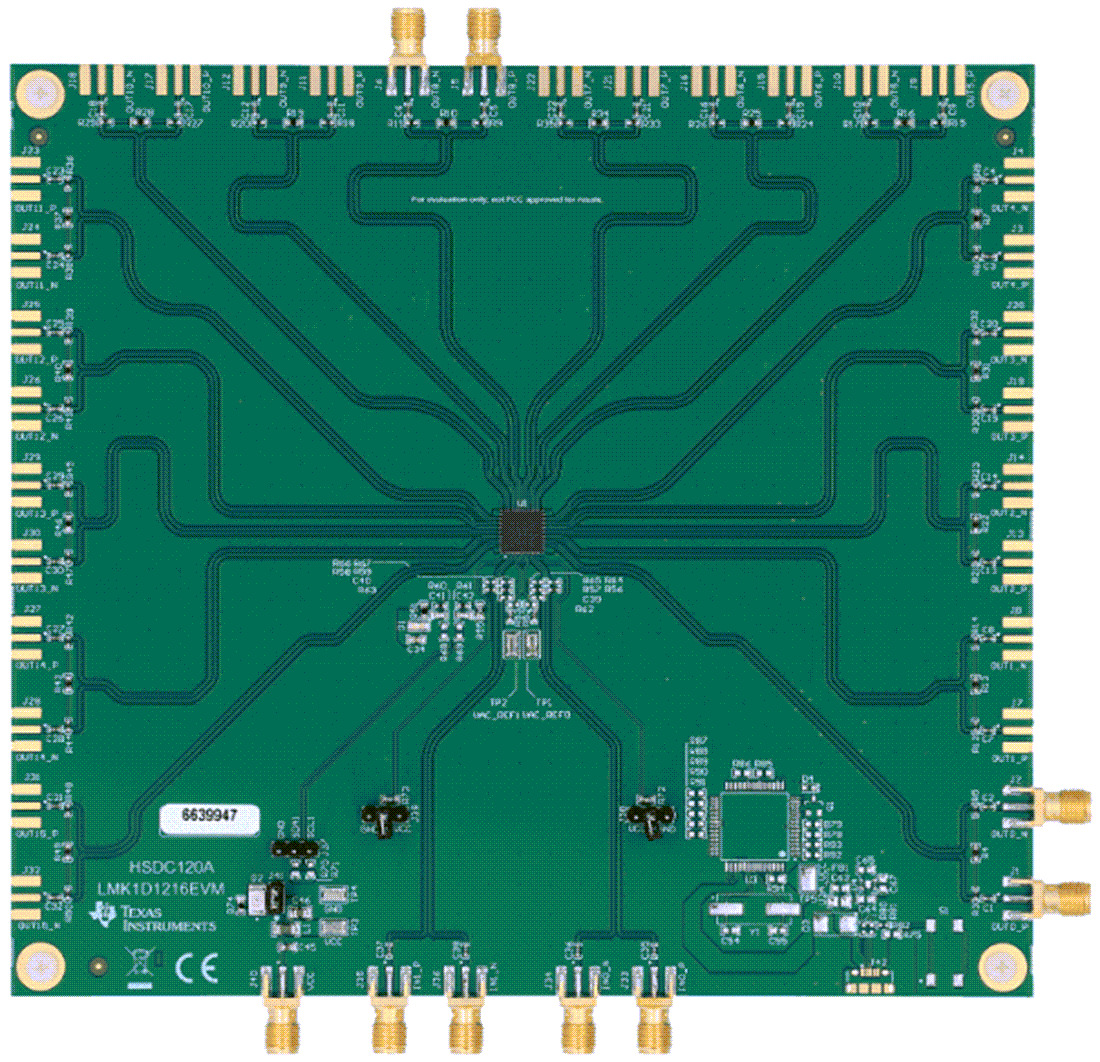

板布局
相关产品
Texas Instruments LMK1D121x低附加抖动LVDS时钟缓冲器
将两个可选时钟输入中的一个分配给总共多达12或16对差分LVDS时钟输出。
Texas Instruments LMK1D2106/LMK1D2108 LVDS时钟缓冲器
将两个可选时钟输入中的一个分配给总共多达12或16对差分LVDS时钟输出。
