Texas Instruments LMK5B33414EVM评估模块
Texas Instruments LMK5B33414EVM时钟发生器和合成器评估模块 (EVM) 是一个用于对LMK5B33414网络时钟发生器和同步器进行器件评估、合规性测试和系统原型设计的平台。
LMK5B33414集成了三个模拟锁相环 (APLL) 和三个具有可编程环路带宽的数字PLL (DPLL)。该评估模块包括用于时钟输入、振荡器输入和时钟输出的超小型 A型 (SMA) 连接器，用于将器件连接到50Ω测试设备。板载温度补偿晶体振荡器 (TCXO) 支持在自由运行、锁定或保持工作模式下评估LMK5B33414。
Texas Instruments LMK5B33414EVM可使用带TI时钟和合成器 (TICS) 专业软件 (TICSPRO-SW) 的PC，通过板载USB微控制器 (MCU) 接口进行配置。TICSPRO-SW可用于对TICSPRO-SW寄存器进行编程。
特性
- 三个DPLL（具有可编程带宽）和三个小数APLL（用于灵活时钟生成）
- DPLL的两个参考输入，支持无中断开关和保持
- 14个输出时钟 - 由体声波 (BAW) 驱动的输出，能够实现低于50fs的均方根 (RMS) 相位抖动（12kHz至20MHz）
- 灵活的振荡器源 - 板载TCXO或多种占位之一，用于其他晶体振荡器 (XO)、温度补偿晶体振荡器 (TCXO)、恒温控制晶体振荡器 (OCXO) 或外部SMA输入选项
- 片上电可擦除可编程只读存储器 (EEPROM) ，用于自定义启动时钟配置
套件内容
- LMK5B3414EVM评估模块
- 3英尺min-USB电缆

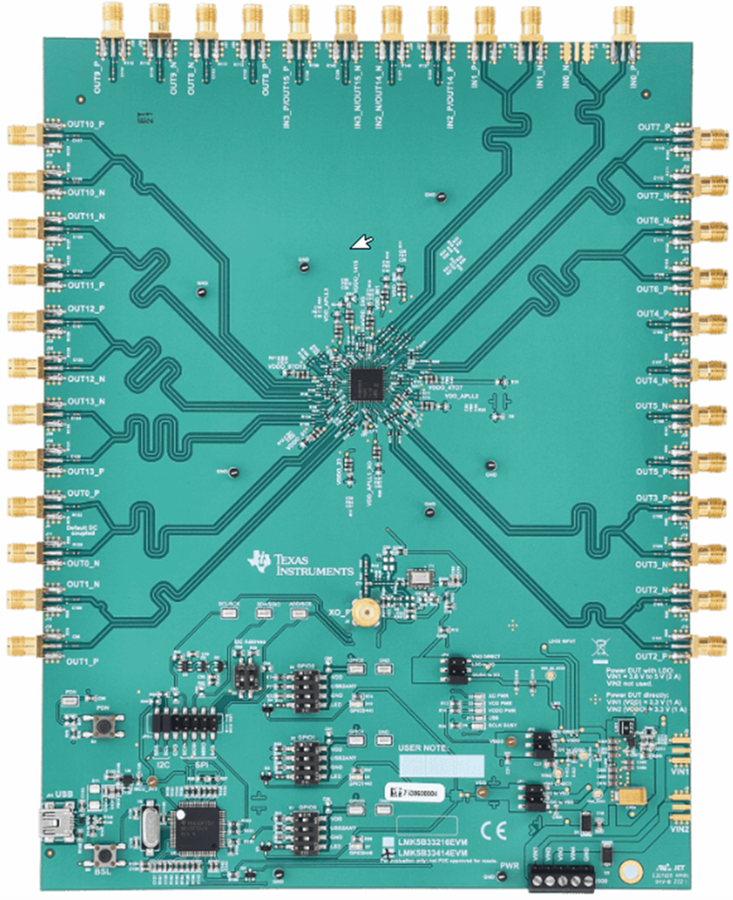

板布局
