Texas Instruments LMKDB1超低抖动时钟缓冲器

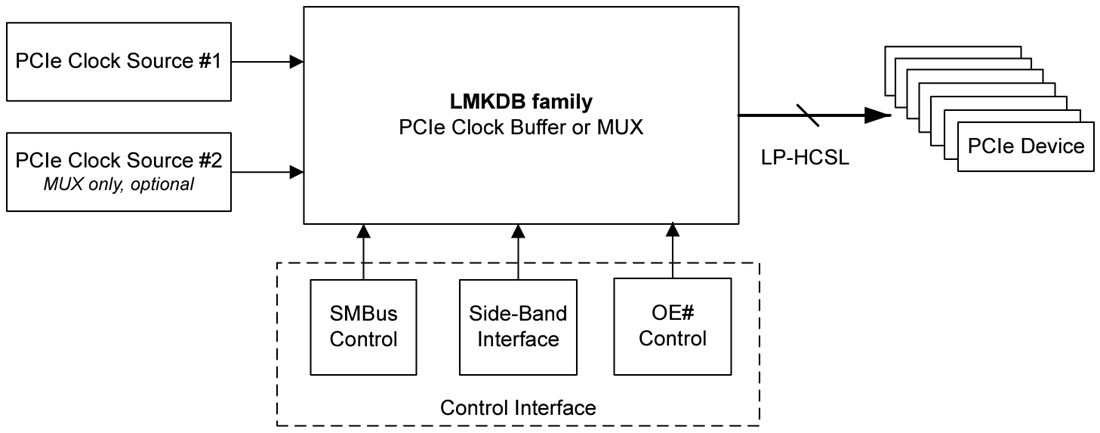

Texas Instruments LMKDB1超低抖动时钟缓冲器是一系列超低抖动LP-HCSL缓冲器和MUX，支持PCIe Gen 1至Gen 6，符合DB2000QL标准。这些器件具有灵活的上电序列、故障安全输入、独立的输出启用和禁用引脚、输入信号丢失 (LOS) 检测和自动输出禁用功能，以及出色的电源噪声抑制性能。支持1.8V和3.3V两种电源电压。对于Texas Instruments LMKDB1120，与3.3V相比，1.8V电源可节省250mW功率。

特性

LP-HCSL时钟缓冲器和时钟MUX支持
- PCIe Gen 1至Gen 6
- CC（通用时钟）和IR（独立参考）PCIe架构
- 带或不带SSC的输入时钟
符合 DB2000QL
- 所有设备均符合DB2000QL规范
- LMKDB1120引脚兼容DB2000QL
超低附加抖动：
- 156.25MHz时最大31fs 12kHz至20MHz RMS附加抖动
- PCIe Gen 4的最大附加抖动为13fs
- PCIe Gen 5的最大附加抖动为5fs
- PCIe Gen 6的最大附加抖动为3fs
