Texas Instruments LMP848x/LMP848x-Q1电流检测放大器

Texas Instruments LMP848x/LMP848x-Q1电流检测放大器放大在高输入共模电压情况下电流检测电阻器上产生的小差分电压。这些放大器设计用于双向 (LMP8481) 或单向 (LMP8480) 电流应用。这些器件可接受共模电压范围为4V至76V且带宽为270kHz的输入信号。因为工作电源范围与输入共模电压范围重叠，所以LMP848x/LMP848x-Q可由正在监测的相同电压供电。由于这个优点，无需将中间电源电压发送到正在监测电流的负载点，从而减少了组件数量和电路板空间。LMP848x-Q1器件符合汽车应用类AEC-Q100标准。

特性

  • 典型值：TA = 25°C
  • 双向或单向检测
  • 共模电压范围：4.0V至76V
  • 电源电压范围：4.5V至76V
  • 固定增益：20V/V、60V/V和100V/V
  • 增益精度：±0.1%
  • 偏移：±80µV
  • 带宽 (–3dB)：270kHz
  • 静态电流：< 100µA
  • 缓冲后的高电流输出：> 5mA
  • 输入偏置电流：7µA
  • PSRR (DC)：122dB
  • CMRR (DC)：124dB
  • 温度范围：–40℃至125℃

应用

  • 高侧电流检测
  • 车辆电流测量
  • 电信
  • 电机控制
  • 激光或LED驱动器
  • 能源管理
  • 太阳能面板监控

数据手册

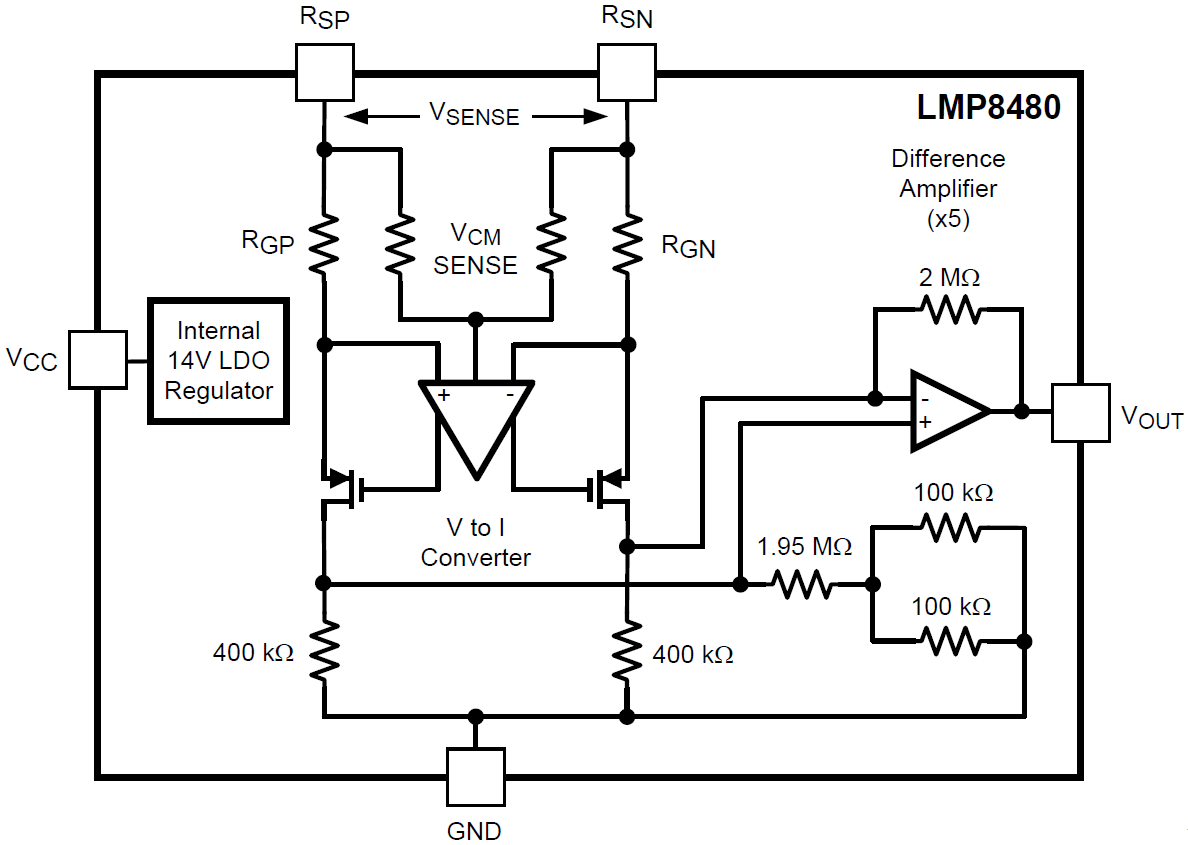

功能框图

框图 - Texas Instruments LMP848x/LMP848x-Q1电流检测放大器
框图 - Texas Instruments LMP848x/LMP848x-Q1电流检测放大器
发布日期: 2017-08-11 | 更新日期: 2022-04-05
