Texas Instruments LMR16030 SIMPLE SWITCHER® 降压转换器
Texas Instruments LMR16030 60V 3A SIMPLE SWITCHER® 降压转换器是一款集成有高侧 MOSFET 的降压转换器。 该器件的宽输入电压范围为 4.3V 至 60V，适用于调节从工业到汽车等各类应用中非稳压电源。 该稳压器在休眠模式下的静态电流为 40µA，非常适合电池供电类系统。 关断模式下的 1μA 超低电流可进一步延长电池使用寿命。 宽可调开关频率范围可优化效率或者外部组件尺寸。 内部环路补偿将用户从环路补偿设计的繁琐工作中解放出来。 还使器件需要的外部元件降到最低程度。
特性
- 4.3V to 60V input range
- 3A continuous output current
- Ultra-low 40µA operating quiescent current
- 155mΩ high-side MOSFET
- Current mode control
- Adjustable switching frequency from 200kHz to 2.5MHz
- Frequency synchronization to an external clock
- Internal compensation for ease of use
- High duty cycle operation supported
- Precision enable input
- Power-Good flag (LMR16030 only)
- Soft-start (LMR16030S only)
- 1µA shutdown current
- Thermal, overvoltage, and short protection
- 8-Pin HSOIC with PowerPAD package
应用
- Automotive battery regulation
- Industrial power supplies
- Telecom and datacom systems
- General-purpose wide VIN regulation
Additional Resource
视频

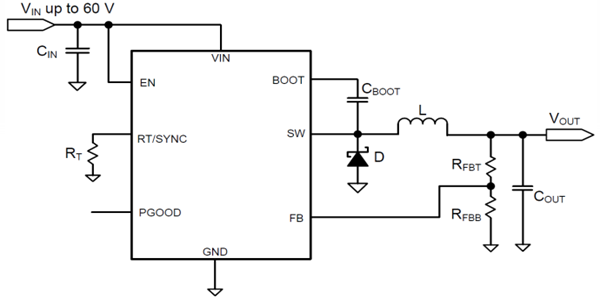

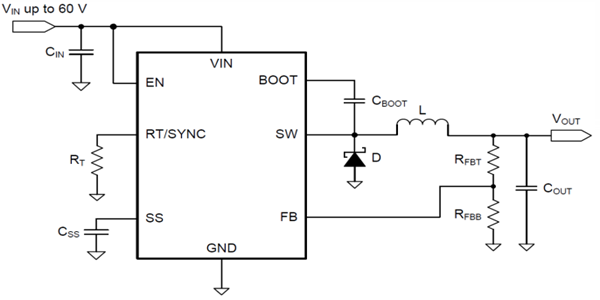

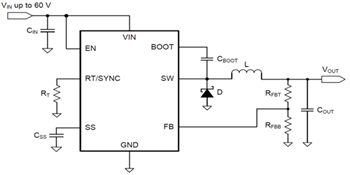

Simplified Schematics
Associated Product
Texas Instruments LMR16030PEVM 降压转换器评估模块 (EVM)
用于评估 LMR16030PDDAR 降压转换器的组装完备且经过测试的电路。
发布日期: 2016-08-01
| 更新日期: 2022-03-11
