Texas Instruments LMR60410QEVM评估模块
Texas Instruments LMR60410QEVM评估模块用于评估LMR60410-Q1 DC/DC降压转换器的运行。LMR60410-Q1是一款36V、1A、DC/DC降压转换器，提供同步整流，以较小的占位面积实现较高的转换效率。TI LMR60410QEVM评估模块在8V至36V宽输入电压范围内工作，可在2.2MHz开关频率下实现高达1A负载的稳压3.3V输出。LMR60410QEVM的输出电压调节精度超过1%，输出电压设定点可通过外部电阻分压器进行调节。
特性
- 输入电压范围：8 V至36 V
- 3.3 V 输出电压
- 0A至1A负载电流
- 2.2MHz开关频率
- 可调节输出电压
- 外部同步功能
- 内部扩频能力
- 轻载时可选择脉冲频率调制或强制脉宽调制
- 通过更换部分元件，支持集成电路的其他变体
应用
- 高级驾驶员辅助系统（ADAS）
- 车身电子设备和照明
- 信息娱乐与仪表板
套件内容
- LMR60410-Q1评估模块（LMR60410QEVM），其中包括LMR604103SRAKRQ1
- Evm免责声明 阅读
电路板连接

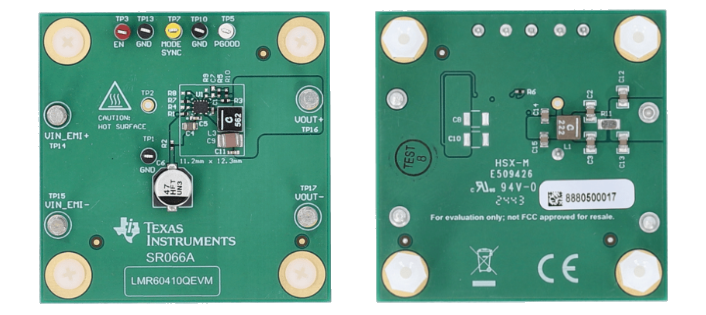

布局
发布日期: 2025-02-11
| 更新日期: 2025-02-17
