Texas Instruments LMS3635-Q1和LMS3655/-Q1降压转换器

Texas Instruments LMS3635-Q1和LMS3655/LMS3655-Q1 36V同步降压转换器优化用于高性能应用，提供3.3V、5V输出电压或1V至15V可调输出电压。这些器件可在PWM和PFM模式之间无缝转换，且静态电流低，因此可在所有负载下实现高效率和卓越的瞬态响应。LMS3655-Q1设有先进的高速电路，能够以400kHz的固定频率将24V输入调节为3.3V输出，同时实现5.5A的连续负载电流。该器件采用创新型频率折返架构，因此能够仅通过3.5V的输入电压来调节3.3V输出。输入电压最高可达36V，瞬态容限高达42V，简化了输入浪涌保护设计。LMS3635-Q1和LMS3655-Q1器件符合汽车应用类AEC-Q100标准。

特性

  • 将12V转换为5V时，具有96%的峰值效率
  • 低EMI和开关噪声
    • 最大限度地减少了开关节点振铃
    • 伪随机扩频
  • 400kHz (±10%) 固定开关频率
  • 结温范围：–40°C至+150°C
  • 外部频率同步
  • RESET输出，带内部滤波器和3ms释放计时器
  • 自动轻负载模式，用于提高效率
  • 引脚可选强制PWM模式
  • 内置补偿、软启动、限流、热关断以及UVLO
  • 25°C时3.5A负载下的压差为0.35V（典型值）
  • 32µA IQ_VIN：3.3 VOUT 和空载下静态电流（典型值）
  • 连续负载电流：5.5A
  • 可调输出电压（1V至20V）
  • 参考电压容差：±1.5%
  • 4mm × 5mm, 0.5mm脚距SON封装

应用

  • 噪声敏感型医疗应用
  • 电信
  • 高性能工业应用

评估模块

Texas Instruments LMS3655AQEVM/LMS3655MQEVM评估模块

设计用于评估LMS3655-Q1汽车用集成降压转换器。

Learn More关于Texas Instruments LMS3655AQEVM/LMS3655MQEVM评估模块 View Products与Texas Instruments LMS3655AQEVM/LMS3655MQEVM评估模块相关

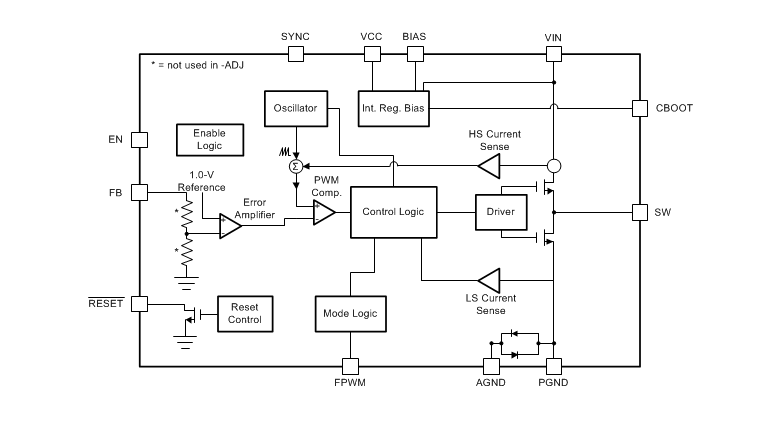

框图

框图 - Texas Instruments LMS3635-Q1和LMS3655/-Q1降压转换器
发布日期: 2017-10-20 | 更新日期: 2022-07-05
