Texas Instruments LMX1204 EVM评估模块 (EVM)

Texas Instruments LMX1204EVM评估模块 (EVM) 设计用于评估LMX1204的性能，LMX1204是一款四路输出、超低附加抖动射频 (RF) 缓冲器、分频器和乘法器。该评估模块可以在3.2GHz至6.4GHz输出范围内缓冲高达12.8GHz射频时钟输入，实现x2、x3或x4倍，最多将输入分成8个。

Texas Instruments LMX1204EVM包含一个独立的辅助时钟分频器，用于现场可编程门阵列 (FPGA) 和逻辑时钟计时。每个输出均包含一个系统参考 (SYSREF) 补充，具有皮秒精度和延迟调谐功能。可以同步多个器件以实现宽时钟分布树。

特性

12.8GHz缓冲器，高达6.4GHz乘法器，最多可以分成8个
6GHz时噪声本底为-160dBc/Hz
四个射频输出和SYSREF对

SYSREF发生器，具有每输出皮秒精密延迟调谐功能
用于FPGA和逻辑的辅助分频器，带SYSREF
支持多器件同步

套件内容

LMX1204EVM评估模块
USB-A转USB-B micro电缆

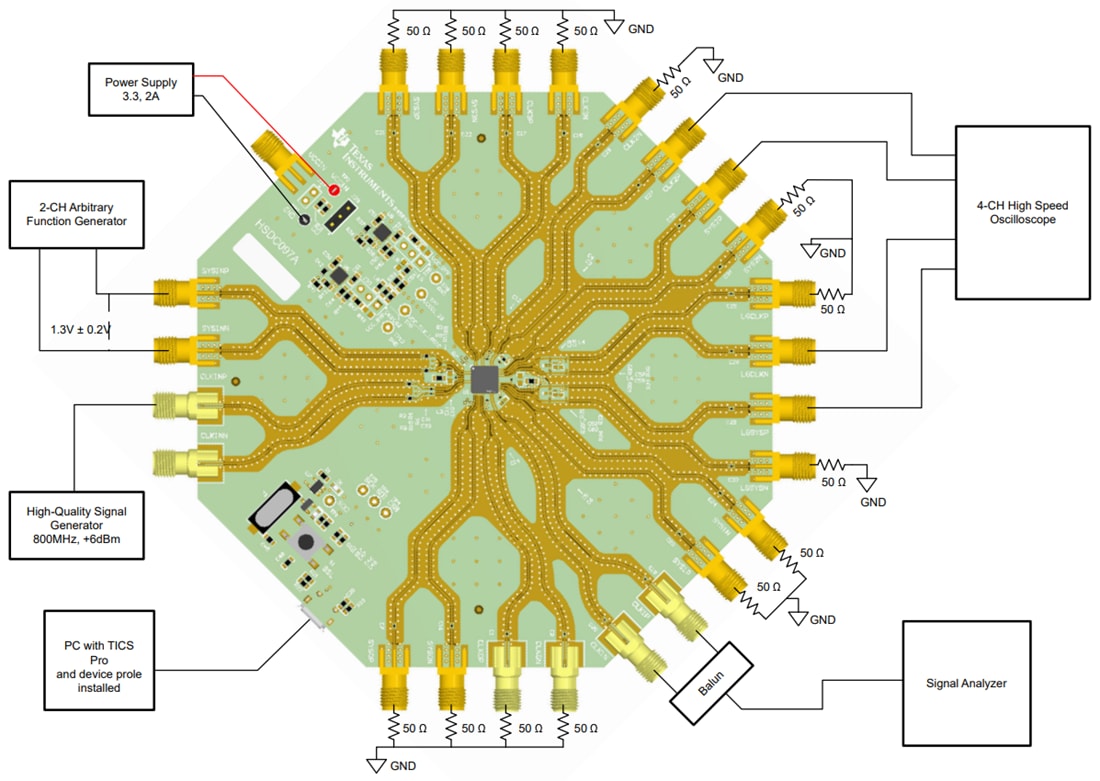

必要设备

最低要求
- 直流电源，能够提供3.3V、2A电流
- 高品质信号源，例如SMA100B
- 频谱分析仪或信号分析仪
- 带USB端口的PC，运行Windows 7或最新版本的Windows
- Texas Instruments时钟和合成器TICS Pro软件

完整的评估要求
- 高速4通道示波器，能够解析5ps步长，用于SYSREF延迟调谐
- 双通道任意函数发生器或另一脉冲源，能够输出互补LVDS脉冲和直流电平（1.25V±0.2V，差分，输入100Ω直流负载），用于触发SYSREF、同步分频器以及确定SYSREF窗口值
- 相位噪声分析系统，能够在高达12.8GHz频率下测量
