Texas Instruments LMX2572LP宽带射频合成器
Texas Instruments LMX2572LP宽带射频合成器是一款低功率、高性能宽带合成器，可生成12.5MHz和2GHz之间的任一频率，无需使用内部倍频器。PLL可提供出色的性能，而仅从3.3V单电源消耗70mA电流。对于数字移动无线电 (DMR) 和无线麦克风等应用，LMX2572LP支持FSK调制。支持离散级FSK和脉冲整形FSK。通过编程或引脚，可以获得直接数字FSK调制。
LMX2572LP允许用户同步多个器件的输出，另外还支持在输入和输出之间需要确定性延迟的应用。LMX2572LP提供一个选项来调整具有细粒度的相，以解决电路板上或设备内的延迟失配问题。频率斜坡发生器可以在自动斜坡发生选项或手动选项中最多合成两段斜坡，以实现最大的灵活性。利用快速校准算法，用户可将频率更改为快于20µs。
特性
- 输出频率：12.5MHz至2GHz
- 低功耗：70mA（在3.3V电源时）
- 相位噪声：–124dBc/Hz（100kHz偏移，带800MHz载波）
- PLL品质因数：–232dBc/Hz
- PLL标称1/f噪声：–123.5dBc/Hz
- 32位小数N分频器
- 通过可编程输入乘法器消除整数边界杂散
- 同步多个器件的输出相位
- 支持斜坡和超宽带信号源
- 支持FSK直接数字调制
- 两路可编程输出功率电平差分输出
- 快速VCO校准速度：<20µs
- 3V至3.5V单电源
应用
- 测试与测量设备
- 数字双向无线电
- 低功耗无线电通信系统
- 卫星通信
- 无线麦克风
- 专利无线连接

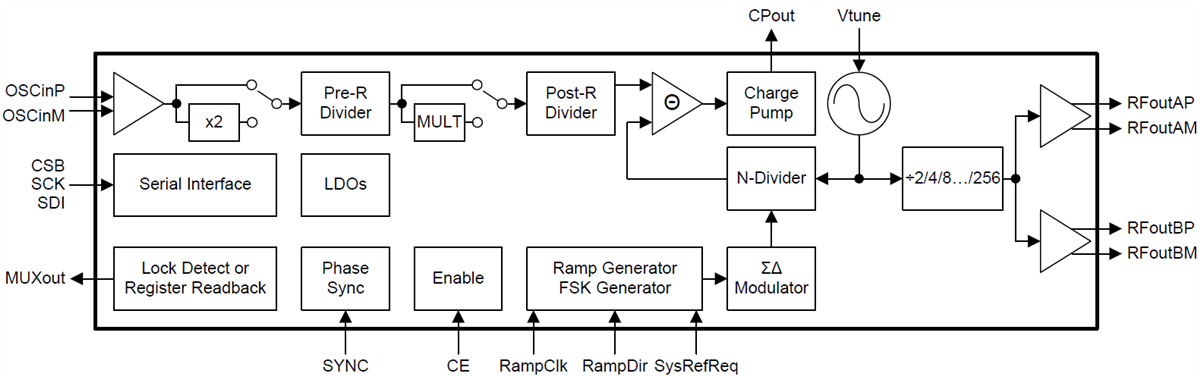

功能框图
Related Development Tool
Texas Instruments LMX2572LPEVM评估模块
经全面组装和测试的电路，用于评估LMX2572LP。
