Texas Instruments LMX2594PSEVM合成器评估模块
Texas Instruments LMX2594PSEVM合成器评估模块 (EVM) 是一个用于评估LMX2594宽带射频合成器相位同步 (PS) 特性的平台。LMX2594PSEVM包含两个共享同一参考时钟的LMX2594部件。
相位同步后，可以测量和比较零件输出的相位。Texas Instruments LMX2594PSEVM还包含一个射频 (RF) 电源汇流器，将两个相位同步输出集成到单个输出中，降低相位噪声。
特性
- 两个板载LMX2594共享同一参考时钟和SYNC信号
- 极短的射频输出迹线消除了PCB迹线长度纠偏
- 独立的低压差 (LDO) 电源消除了电源线路上的串扰
- 支持使用板载射频电源汇流器减少相位噪声验证
套件内容
- LMX2594PSEVM评估模块
- 参考专业板 (SV601349)
- USB电缆
- 10引脚带状连接线
必要设备
- 直流电源
- 一个频谱分析仪或信号分析仪
- 运行Windows® 7或更高版本的PC
- 示波器
- 一台高品质信号发生器
- Texas Instruments时钟和合成器TICS Pro软件
- Texas Instruments PLLatinum™模拟器工具 （可选）

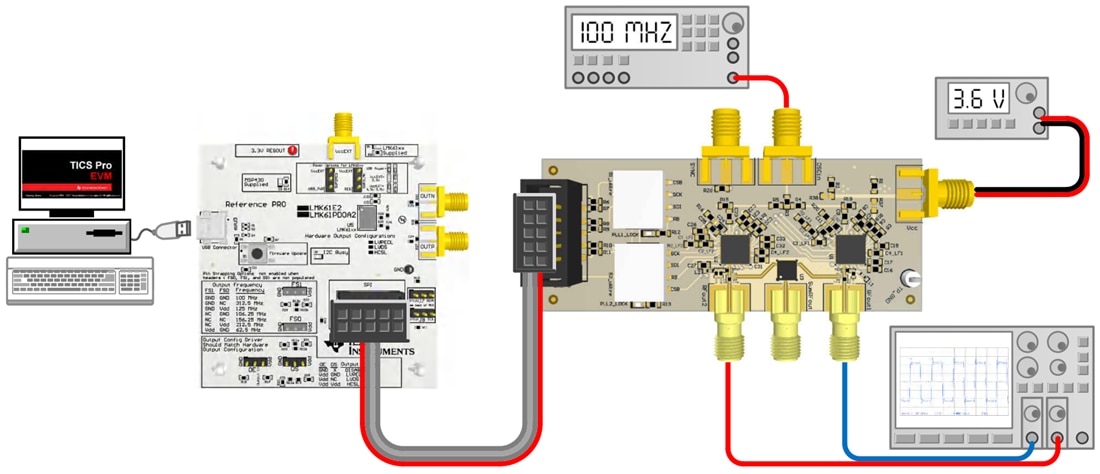

测试设置
相关产品
Texas Instruments LMX2594宽带PLLatinum射频合成器
集成有VCO，输出频率范围为10MHz至15GHz，且无需内部倍频器。
