Texas Instruments LMX2615EVM-CVAL合成器评估模块
Texas Instruments LMX2615EVM-CVAL合成器评估模块 (EVM) 设计用于评估LMX2615-SP器件。该评估模块包含已组装的PCB，并采用Reference Pro，后者可用于对电路板进行编程并提供100MHz输入参考。尽管该电路板装配有LMX2615W-MPR工程样片，但仍可使用该板来了解、测试航空级器件 (LMX2615W-MLS) 的各项重要特性， 因为这两种器件的引脚排布和软件彼此兼容，仅在老化测试方面有所不同。
特性
- 输出频率：40MHz至15GHz
- 相位噪声：–110dBc/Hz（100kHz偏移，带15GHz载波）
- 45fs RMS抖动（100Hz至100MHz）（对于7.5GHz输出）
- 两路差分输出，15GHz可编程输出功率高达7dBm
- 该评估模块设有用于合成器的完整电路，经过性能优化和测试，并包括一个USB编程模块
套件内容
- Reference Pro板
- LMX2615EVM-CVAL评估模块

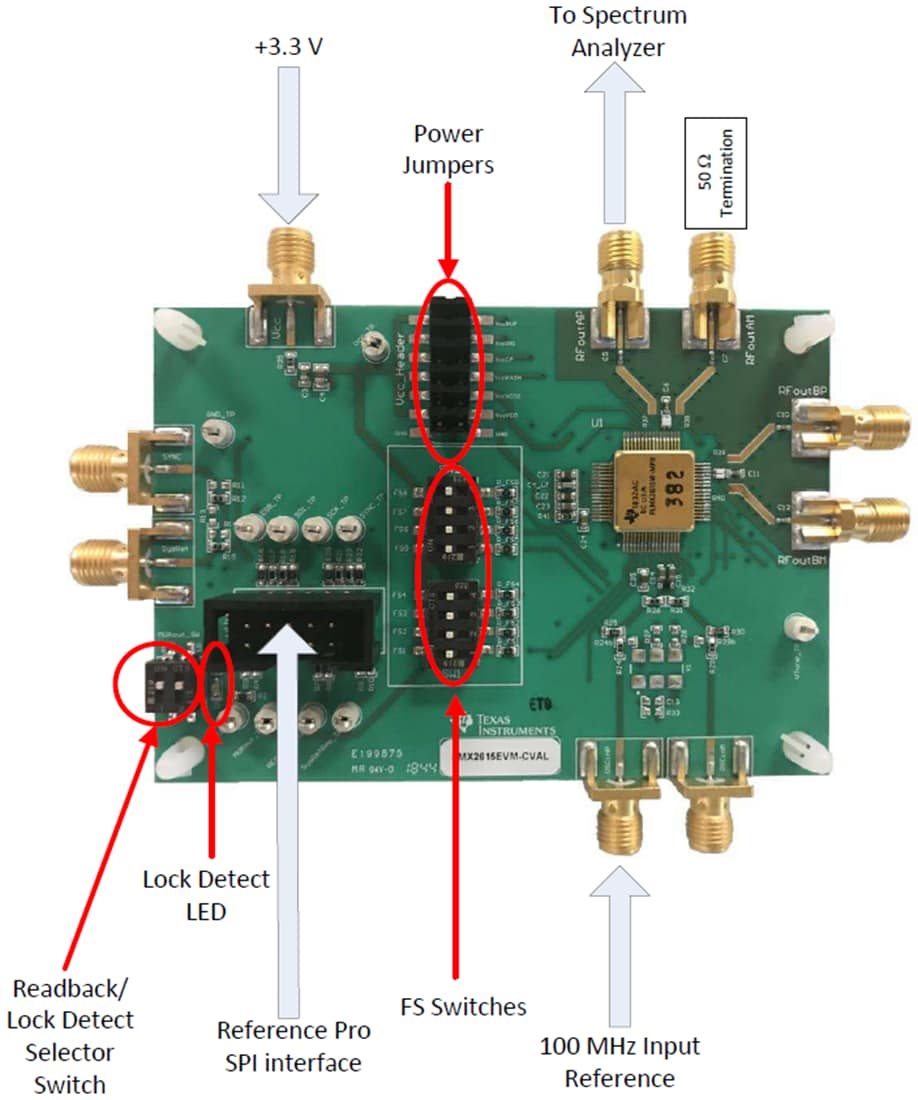

设置和描述图
发布日期: 2019-03-06
| 更新日期: 2023-07-28
