Texas Instruments LMX2694EPEVM评估模块
Texas Instruments LMX2694EPEVM评估模块设计用于评估电路板上包含的LMX2694-EP的性能。LMX2694-EP是一款高性能宽带合成器，无需使用内部VCO倍频器即可生成39.3MHz至15.1GHz之间的任何频率 该器件采用3.3V单电源供电，并集成了LDO，无需板载低噪声LDO。
LMX2694EPEVM评估模块设有用于合成器的完整电路，经过性能优化和测试，并包括一个USB编程模块。
特性
- 15GHz直接VCO输出
- 54fs RMS抖动（100Hz至100MHz，8GHz载波）
- 在多个器件上同步输出相位
- 支持SYSREF
- 工作温度范围：-55°C至+115°C

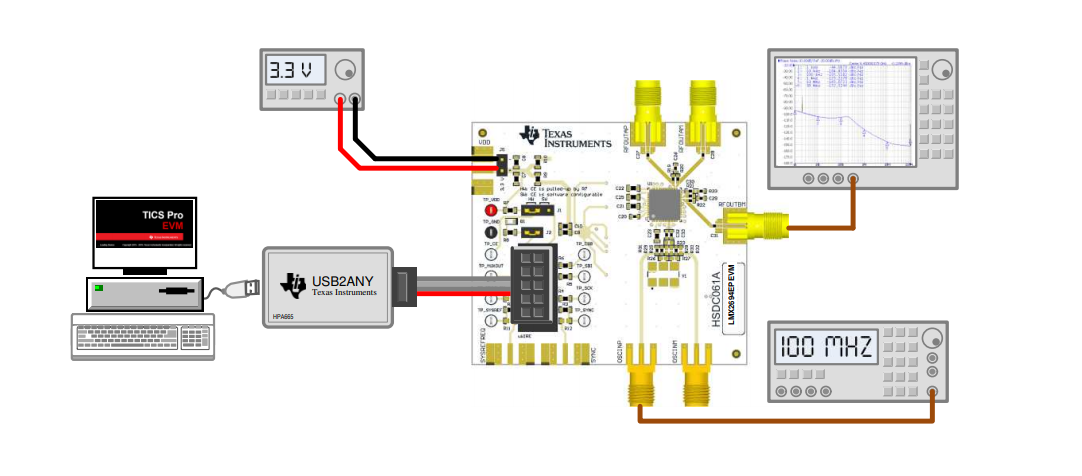

接线图
概述
相关产品
Texas Instruments USB2ANY接口适配器
支持计算机通过小型加密狗使用USB连接控制评估模块。
