Texas Instruments LMX2820宽带射频合成器
Texas Instruments LMX2820宽带射频合成器是一款高性能合成器，可生成45MHz至22.6GHz范围内的任何频率。该款高性能PLL具有–236dBc/Hz的品质因数 (FoM) 和高相位检波器频率，可实现极低的带内噪声和集成抖动。高速N分频器没有预分频器，因此显著降低了杂散的振幅并减少了数量。另外还设有一个可编程输入乘法器，可减轻整数边界杂散。
Texas Instruments LMX2820支持用户同步多个器件的输出。它还支持在输入和输出之间需要确定性延迟的应用。快速校准算法缩短了VCO校准时间，支持需要快速跳频的系统。LMX2820可生成或重复符合JESD204B标准的SYSREF，从而用作高速数据转换器的低噪声时钟源。该合成器还可搭配外部VCO使用。提供直接PFD输入引脚，以支持失调混合，实现低杂散传输。该器件采用3.3V单电源供电，并集成了LDO，无需板载低噪声LDO。
特性
- 输出频率：45MHz至22.6GHz
- rms抖动（12kHz至95MHz）：36fs（6GHz时）
- 高性能PLL
- 品质因数：–236dBc/Hz
- 标称1/f噪声：–134dBc/Hz
- 整数模式杂散：- 95dBc (fPD=100MHz)
- 高相位检波器频率
- 400MHz整数模式
- 300MHz小数模式
- 可编程输入乘法器
- 直接PFD输入，支持失调混合，让PLL N分频器实现超低抖动
- 快速VCO校准时间：2.5µs
- 静音引脚，具有200ns静音/取消静音时间
- –45dBc VCO漏电流，启用倍频器
- 支持高达22.6GHz外部VCO
- 同步多个器件的输出相位
- 两个差分射频输出和一个差分SYSREF输出，支持JESD204B
应用
- 雷达和电子对抗
- 5G和毫米波无线基础设施
- 微波回程
- 测试与测量设备
- 高速数据转换器时钟

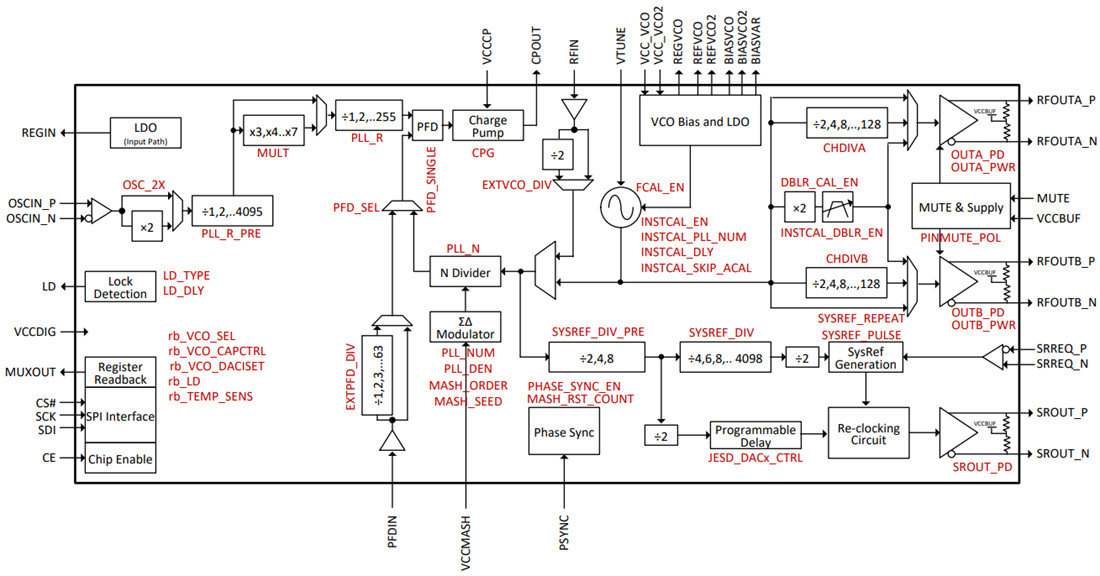

功能框图
相关开发工具
Texas Instruments LMX2820EVM射频合成器评估模块 (EVM)
设计用于评估LMX2820高性能宽带合成器的性能。
发布日期: 2021-02-10
| 更新日期: 2022-03-11
