Texas Instruments LOG200EVM放大器评估模块 (EVM)
Texas Instruments LOG200EVM放大器评估模块 (EVM) 是一个用于评估LOG200的开发平台，LOG200是一款精密、高速对数放大器，集成了光电二极管偏置和暗电流校正功能。LOG200进行了优化，可在160dB的动态范围内进行电流测量，精度无与伦比。Texas Instruments LOG200EVM的工作电压范围为4.5V至12V（单极电源）或 ±2.25V至 ±6V（双电源）。SMA和测试点可方便地访问LOG200的所有关键功能。
特性
- 高精度对数传递函数；LOG200比率内部设置为250mV/十倍频电流到电压转换
- 集成式光电二极管偏置和暗电流校正自适应偏置电路
- 提供用于连接光传感器的占位面积
- 1μA精密电流基准
- 精密1.65V和2.5V电压基准
- 单电源 (5V) 或双电源 (±5V) 运行
应用
- 光学模块
- 直流电间互联
- 光网络终端设备
- 化学/气体分析仪

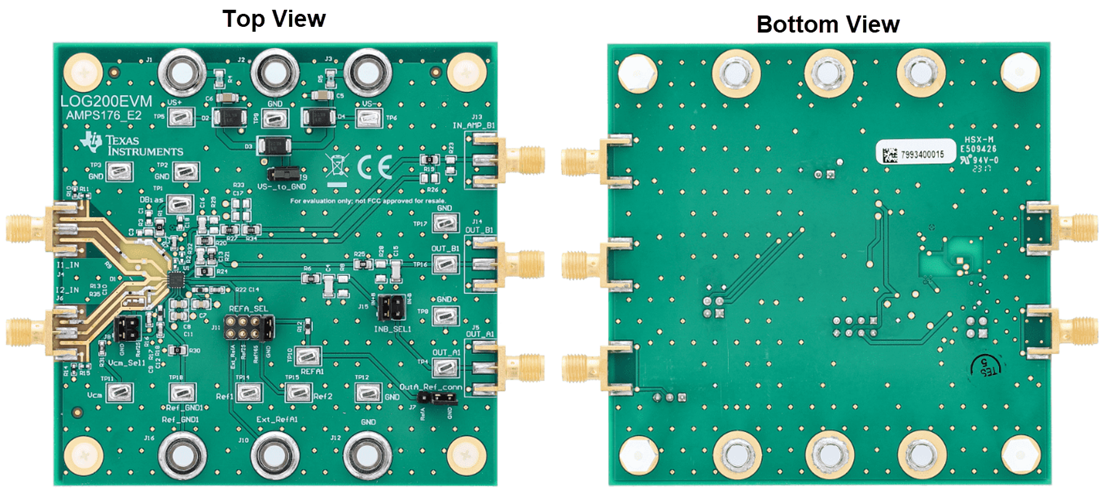

板布局
相关产品
Texas Instruments LOG200精密高速对数放大器
该器件设计旨在优化160dB动态范围内的电流测量。
