Texas Instruments LOG300DEVM和LOG300RGTEVM评估模块
Texas Instruments LOG300DEVM和LOG300RGTEVM评估模块 (EVM) 设计用于评估集成对数检波器、低噪声放大器 (LNA) 和输入频率检测器的性能，所有这些都集成在单一器件LOG300中。该评估模块可工作在3V至5.2V的单电源范围内。对数检测器模块可以接受25µV至1.6Vp的输入，而整个模拟前端（LNA + 对数检测器的组合）支持6µVp至200mVp的输入范围。在LNA输入端还提供了一个背靠背二极管，以保护其免受高压尖峰的影响。Texas Instruments LOG300DEVM和LOG300RGTEVM评估模块 (EVM) 包括一个用于所有输入和输出引脚的SMA连接器和一个用于供电的电源连接器。
特性
- 可配置为单独使用和评估LNA和对数检波器模块
- 可灵活使用板载BPF或连接外部BPF
- 易于使用的SMA连接器，用于所有输入和输出信号
- 布局配置可最大限度地减少寄生耦合和噪声
- 用于禁用和启用LNA以及整个模拟前端 (AFE) 的跳线
套件内容
- LOG300DEVM或LOG300RGTEVM评估模块
- 评估模块免责声明 自述文件
应用
- 电弧故障检测
- 超声波双进纸检测
- 超声波材料检测
- 气泡计数器和流体中的检测
- 超声波距离检测

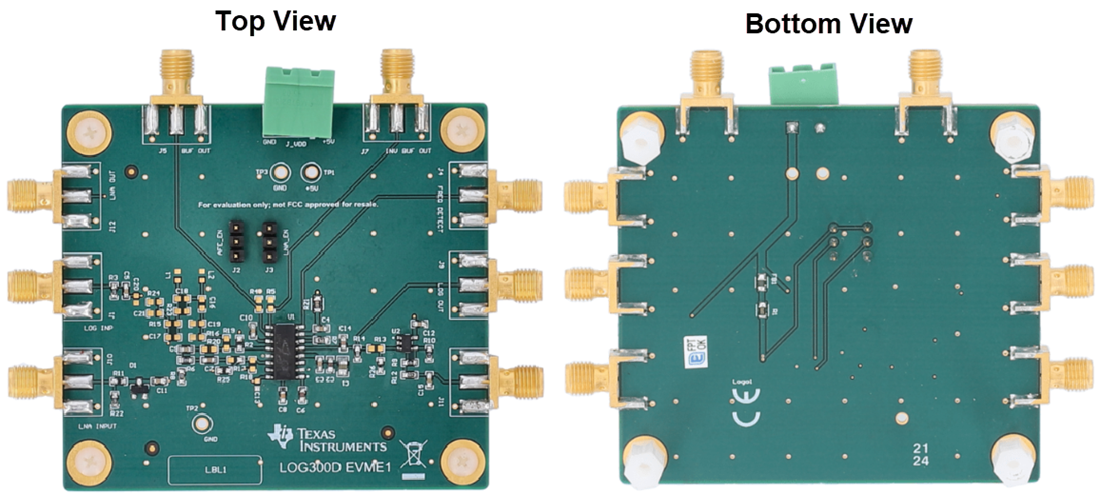

板布局
相关产品
Texas Instruments LOG300 40MHz对数探测器
由低噪声放大器 (LNA) 和对数探测器模块组成的集成模拟前端。
发布日期: 2024-10-23
| 更新日期: 2025-01-30
