Texas Instruments LOG305 95dB对数探测器

Texas Instruments LOG305 95dB对数探测器支持200kHz至100MHz的输入频率范围和95dB的典型动态范围。在灵敏度降低的情况下，LOG305可以支持高于这些频率的频率。该对数探测器/RSSI探测器具有非常低的功耗，并支持单端输入和单极性或双极性电源。LOG305设计用在需要宽动态范围电压和信号测量的应用中。

TI LOG305对数探测器采用6引脚DRV封装。该器件可在2.7V至5.25V的电源下运行，可在-40°C至+125°C的整个环境温度范围内运行。

特性

  • 输入范围：18VRMS至1VRMS
  • 温度范围：-40 °C至+125 °C
  • 95 dB动态范围
  • 对数一致性误差 (LCE) = ±2dB
  • 信号检测范围200kHz至100MHz
  • 在整个温度范围内的静态电流最大为2.1mA
  • 电源电压：2.7 V - 5.25 V
  • 集成运算放大器用于缓冲/增益调整

应用

  • 超声波距离检测和材料检测
  • 流式细胞术
  • ESD和高能量EMI信号检测
  • 电弧故障检测

对数探测器

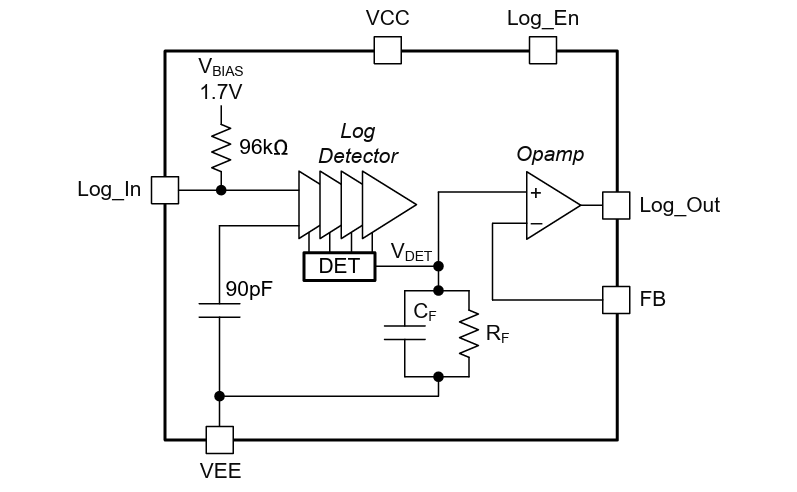

位置电路 - Texas Instruments LOG305 95dB对数探测器
