Texas Instruments LP5860 11x18 LED矩阵驱动器
Texas Instruments LP5860 11x18 LED矩阵驱动器集成了11个MOSFET，用于多达198个LED点或66个RGB LED。LP5860支持模拟调光和PWM调光两种方法。对于模拟调光，每个LED点均可进行256级调整。对于PWM调光，集成的8位或16位可配置PWM发生器可让调光控制平顺、无可闻噪声。每个LED点也可任意映射到8位群组PWM中，从而实现调光控制。
Texas Instruments LP5860实现了完整的可寻址SRAM，可最大限度地减少数据流量。集成了重影消除电路，可消除上下重影。LP5860还支持LED开路和短路检测功能。LP5860中提供1MHz（最大值）I2C和12MHz（最大值） SPI。
特性
- LED矩阵拓扑
- 18个恒定电流阱，11个扫描开关，用于198个LED点
- 可配置为1至11个扫描开关
- 工作电压范围
- VCC/VLED范围：2.7V至5.5V
- 逻辑引脚兼容1.8V、3.3V和5V
- 灵活的调光选择
- 单独开/关控制，用于每个LED点
- 模拟调光（电流增益控制）
- 全局3位最大电流 (MC) 设置，用于所有LED点
- 三组7位彩色电流 (CC) 设置，用于红色、绿色和蓝色
- 单独8位点电流 (DC) 设置，用于每个LED点
- PWM调光，无可闻噪声频率
- 全局8位PWM调光，用于所有LED点
- 三组可编程8位PWM调光，用于LED点任意映射
- 单独8位或16位PWM调光，用于每个LED点
- 18个高精度恒定电流阱
- 每电流吸收器：0.1mA至50mA（VCC≥3.3V时）
- 器件间误差：±3%（通道电流=50mA时）
- 通道间误差：±3%（通道电流=50mA时）
- 相移，实现平衡瞬态功率
- 超低功耗
- 关断模式：ICC≤1uA（EN=低电平时）
- 待机模式：ICC≤10uA（EN=高电平，CHIP_EN=0时）（数据保留）
- 有源模式：ICC=4.3mA（典型值）（通道电流=5mA时）
- 完全可寻址SRAM，可最大限度地减少数据流量
- 单个LED点开路/短路检测
- 去重影和低亮度补偿
- 接口选项
- 1MHz（最大值） I2C接口（IFS=低电平时）
- 12MHz（最大值） SPI接口（IFS=高电平时）
应用
- LED动画和指示
- 键盘、鼠标和游戏配件
- 大型和智能家电
- 智能扬声器、有线和无线扬声器
- 音频混频器、DJ设备和广播
- 接入设备、交换机和服务器
- 光学模块恒定电流阱

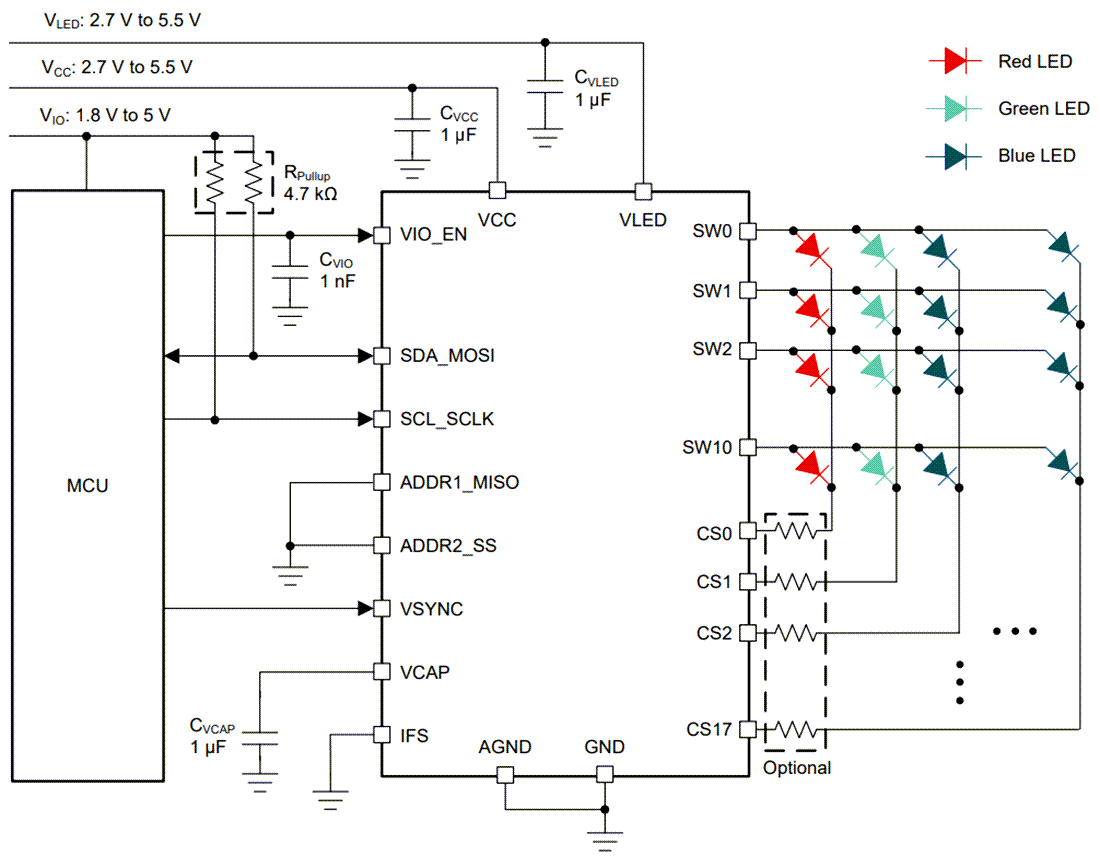

简化示意图
相关开发工具
Texas Instruments LP5860EVM驱动器评估模块 (EVM)
用于评估LED矩阵驱动器LP5860的特性、运行情况和使用情况。
发布日期: 2022-03-14
| 更新日期: 2022-04-05
