Texas Instruments LP5860EVM驱动器评估模块 (EVM)
Texas Instruments LP5860EVM驱动器评估模块 (EVM) 用于评估LED矩阵驱动器LP5860的特性、运行情况和使用情况。LP5860器件是一种高性能、小尺寸解决方案，集成了18个恒定电流阱和11个开关MOSFET，可驱动高达198点的LED点阵或66个RGB LED像素。每个LED点均支持8位模拟调光和8位或16位可配置PWM调光方式，可实现平滑且听不到噪音的调光控制。
通过该评估模块可以轻松验证LP5860的全部功能、RGB LED矩阵的性能以及一些简单的动画效果。Texas Instruments LP5860EVM可转换为测试来自同一器件系列的LP5868和LP5866，方法是移除工厂安装器件 (U1) 并替换为LP5868或LP5866的对等器件。在测试LP5868或LP5866器件时，从GUI开始页面上的菜单选择相应的标签启动评估。
特性
- 与高达198个LED的 (18xN) 矩阵结构高度集成
- 最高调光分辨率：市场第一的16位 (>20KHz) PWM调光；每通道8位模拟调光
- 易于设计，具有真正的可编程群组控制、最小的uC负载，并且无矩阵问题
套件内容
- LP5860EVM评估模块
- USB2ANY接口适配器
- 30引脚带状电缆
- USB电缆

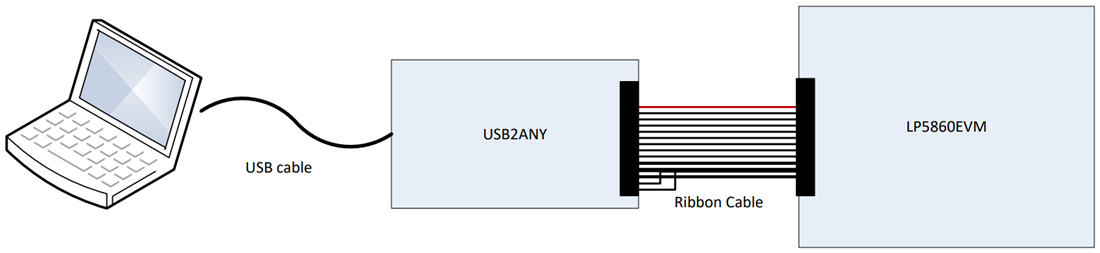

硬件连接
相关产品
Texas Instruments LP5860 11x18 LED矩阵驱动器
该器件集成了11个MOSFET，用于多达198个LED点或66个RGB LED。
Texas Instruments LP5861 18通道RGB LED驱动器
在小尺寸解决方案中集成有1个MOSFET，支持多达18个LED点或 6个RGB LED。
Texas Instruments LP5862 2×18 LED矩阵驱动器
在小尺寸解决方案中集成有2个MOSFET，支持多达36个LED点或12个RGB LED。
Texas Instruments LP5864 4×18 LED 矩阵驱动器
在小尺寸解决方案中集成有4个MOSFET，支持多达72个LED点或 24个RGB LED。
Texas Instruments LP5866 6x18 LED矩阵驱动器
该器件集成了6个MOSFET，用于多达108点LED点阵或36个RGB LED。
相关开发工具
Texas Instruments USB2ANY接口适配器
支持计算机通过小型加密狗使用USB连接控制评估模块。
发布日期: 2021-06-11
| 更新日期: 2022-04-05
