Texas Instruments LP5868T大电流LED驱动器
Texas Instruments LP5868T大电流LED驱动器集成了18个恒定电流阱和N (N = 6/8/11) 个开关MOSFET，支持N × 18个LED点或N × 6个RGB LED。LP5868T集成了八个MOSFET，用于多达144个LED点或48个RGB LED。
LP5868T支持模拟调光和PWM调光方法。对于模拟调光，每个LED点均可进行256级调整。对于PWM调光，集成的8位或16位可配置PWM发生器可让调光控制平顺、无可闻噪声。每个LED点也可任意映射到8位群组PWM中，从而实现调光控制。
LP5868T器件实现了完整的可寻址SRAM，从而最大程度地减少数据流量。集成了重影消除电路，可消除上下重影。Texas Instruments LP5868T还支持LED开路和短路检测功能。1MHz（最大值）I2C和12MHz（最大值）SPI均采用LP5868T封装。
特性
- LED矩阵拓扑
- 六个恒定电流阱，带七个扫描开关，用于42个LED点
- 可配置为1至7个扫描开关
- 工作电压范围
- VCC/VLED 范围：2.7V至5.5V
- 逻辑引脚兼容1.8 V、3.3 V和5 V
- 18个高精度恒定电流阱
- 每个电流阱：100mA（VCC ≥ 3.3V时）
- 器件间误差：±5%
- 通道间误差：±5%
- 相移，实现平衡瞬态功率
- 超低功耗
- 关断模式：ICC ≤ 1µA（EN =Low时）
- 待机模式：ICC ≤ 10µA（EN =High和CHIP_EN = 0时）（保留数据）
- 主动模式：通道电流 = 12.5mA时，ICC = 5mA（典型值）
- 完全可寻址SRAM，可最大限度地减少数据流量
- 单个LED点开路/短路检测
- 灵活的调光选择
- 对每个LED点进行单独的开/关控制
- 模拟调光（电流增益控制）
- 为所有LED点提供全局7位最大电流 (MC) 设置
- 三组7位彩色电流 (CC) 设置，用于红色、绿色和蓝色
- 单独8位点电流 (DC) 设置，用于每个LED点
- PWM调光，无可闻噪声频率
- 全局8位PWM调光，用于所有LED点
- 三组可编程8位PWM调光，用于LED点任意映射
- 单独8位或16位PWM调光，用于每个LED点
- 去重影和低亮度补偿
- 接口选项
- IFS = Low时，1MHz（最大值）I2C接口
- IFS = High时，12MHz（最大值）SPI接口
应用
- LED动画和指示
- 大型和智能家电
- 全局RGB键盘背光
- 室外键盘背光
- 用于视频监控和IP摄像头的红外模块
- 光学模块中的激光二极管

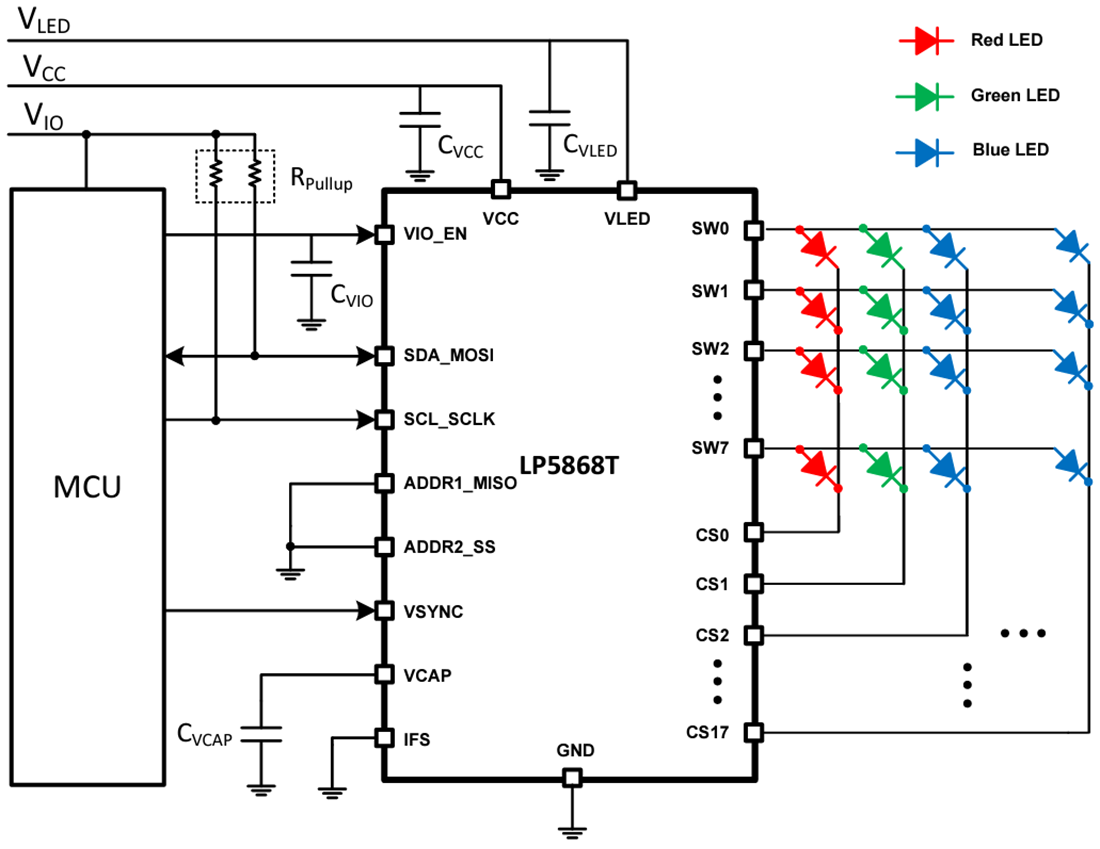

简化示意图
