Texas Instruments LP8733xx/LP8733xx-Q1电源管理IC
Texas Instruments LP8733xx-Q1/LP8733xx-Q1电源管理IC (PMIC) 设计用于满足汽车应用的电源管理要求。每个设备都有两个降压DC/DC转换器，可配置为单个双相稳压器或两个单相稳压器和两个线性稳压器，以及通用数字输出信号。每个设备都由I2C兼容的串行接口和使能信号进行控制。
借助自动PWM/PFM（自动模式）运行以及自动相位增加/减少特性，可在较宽输出电流范围内最大限度地提高效率。LP8733xx/LP8733xx-Q1支持远程电压检测（双相配置差分），可补偿稳压器输出与负载点 (POL) 之间的IR压降，从而提高输出电压的精度。另外，可以强制开关时钟进入PWM模式并将其与外部时钟同步，从而最大限度地降低干扰。
Texas Instruments LP8733xx/LP8733xx-Q1器件支持可编程启动和关断延迟与排序（包括与使能信号同步的GPO信号）。在启动和电压变化期间，该器件可对输出转换率进行控制，从而最大限度地减小输出电压过冲和浪涌电流。LP8733xx-Q1器件符合AEC-Q100汽车应用认证。
特性
- 2.8V到5.5V输入电压
- 两个高效降压直流/直流转换器
- 输出电压：0.7V至3.36V
- 最大输出电流：每相3A
- 采用两相配置的自动相位增加/减少和强制多相操作
- 采用两相配置的远程差分反馈电压检测
- 可编程输出电压转换率：0.5mV/µs至10mV/µs
- 开关频率：2MHz
- 扩频模式和相位交错，从而降低EMI
- 两个线性稳压器
- 输入电压：2.5V至5.5V
- 输出电压：0.8V至3.3V
- 最大输出电流：300mA
- 可配置通用输出信号（GPO、GPO2）
- 中断功能，具有可编程屏蔽
- 可编程电源正常信号 (PGOOD)
- 输出短路和过载保护
- 过温警告和保护
- 过压保护 (OVP) 和欠压锁定 (UVLO)
- 28引脚、 5mm×5mm VQFN封装，带可湿性侧翼
应用
- 汽车音响主机和集群
- 汽车摄像头模块
- 环视系统ECU
- 雷达系统ECU

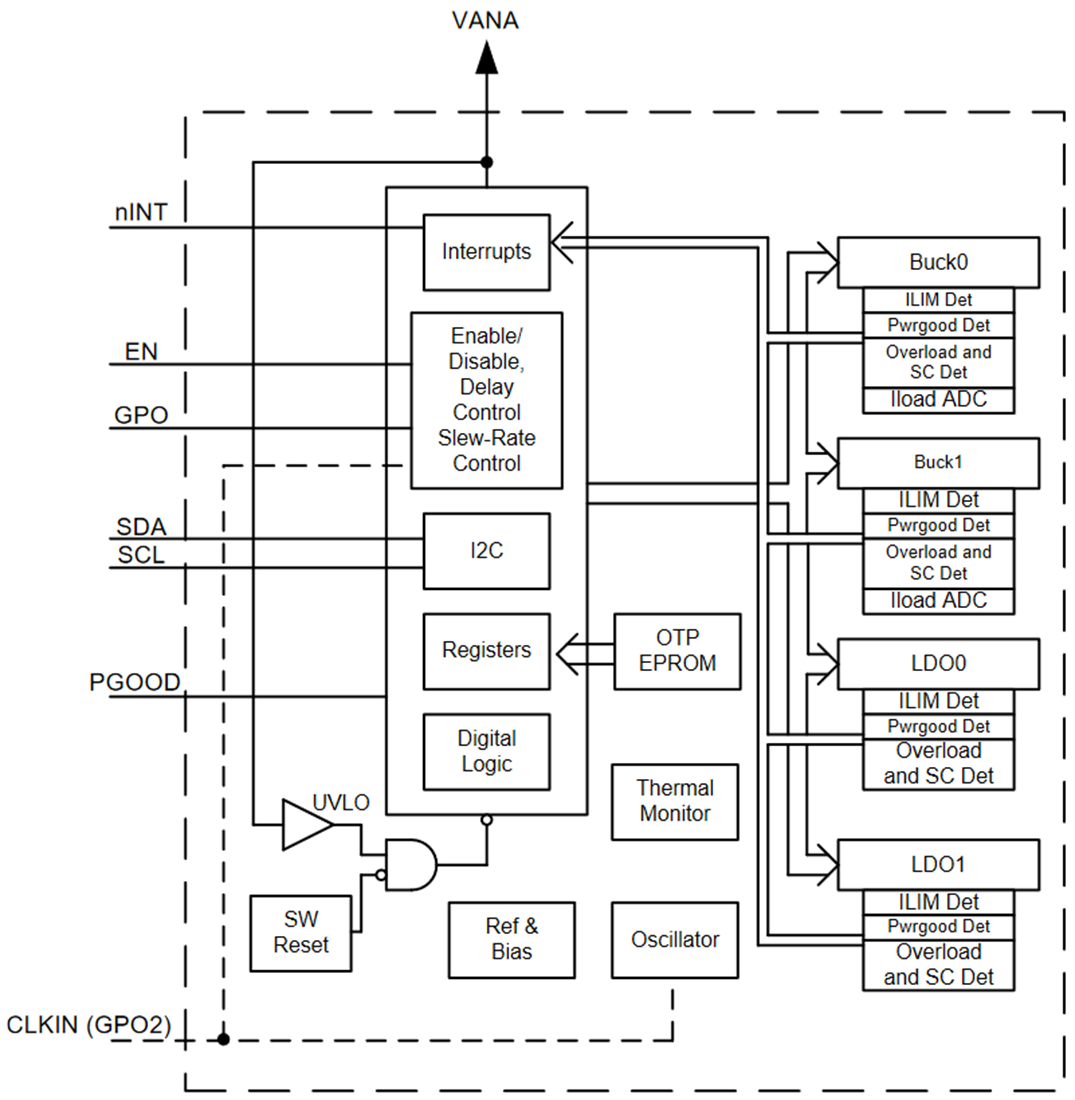

功能框图
