Texas Instruments LP8758-EA四路4A输出降压直流-直流转换器

Texas Instruments LP8758-EA四个4A输出降压直流-直流转换器设计用于满足移动电话、网卡和类似应用中低功耗处理器的电源管理需求。该器件包含四个降压直流-直流转换器内核，可提供四条输出电压轨。该器件通过兼容I2C的串行接口和使能信号进行控制。自动PWM-PFM（AUTO模式）操作可在宽输出电流范围内最大程度地提高效率。LP8758-EA支持可编程启动和关断排序与硬件使能信号之间的同步。

该器件的保护功能包括短路保护、电流限制、输入电源欠压锁定 (UVLO) 以及过热警告和关断功能。提供几个错误标志，用于了解器件的状态信息。此外，Texas Instruments LP8758-EA支持负载电流测量，无需添加外部电流检测电阻器。在启动和电压变化期间，该器件可对输出转换率进行控制，从而最大限度地减小输出电压过冲和浪涌电流。

特性

  • 完全集成的四通道降压转换器，每个降压转换器可编程最大输出电流高达4A
    • 自动PWM-PFM和强制PWM操作
    • 可编程输出电压转换率：30mV/µs至0.5mV/µs
    • 输入电压范围：2.5V至5.5V
    • VOUT范围（0.5V至3.36V，具有DVS）
  • 可编程启动和关断排序，带使能信号
  • I2C兼容接口，支持标准 (100kHz)、快速 (400kHz)、超快速 (1MHz) 和高速 (3.4MHz) 等模式
  • 中断功能，具有可编程屏蔽
  • 负载电流测量
  • 输出短路和过载保护
  • 扩频功能模式，用于降低EMI
  • 四个降压内核以90°异相工作，从而降低输入纹波电流
  • 过温警告和保护
  • 欠压闭锁 (UVLO)

应用

  • 光学模块
  • 无人机系统
  • 智能手机、电子书和平板电脑
  • 固态硬盘

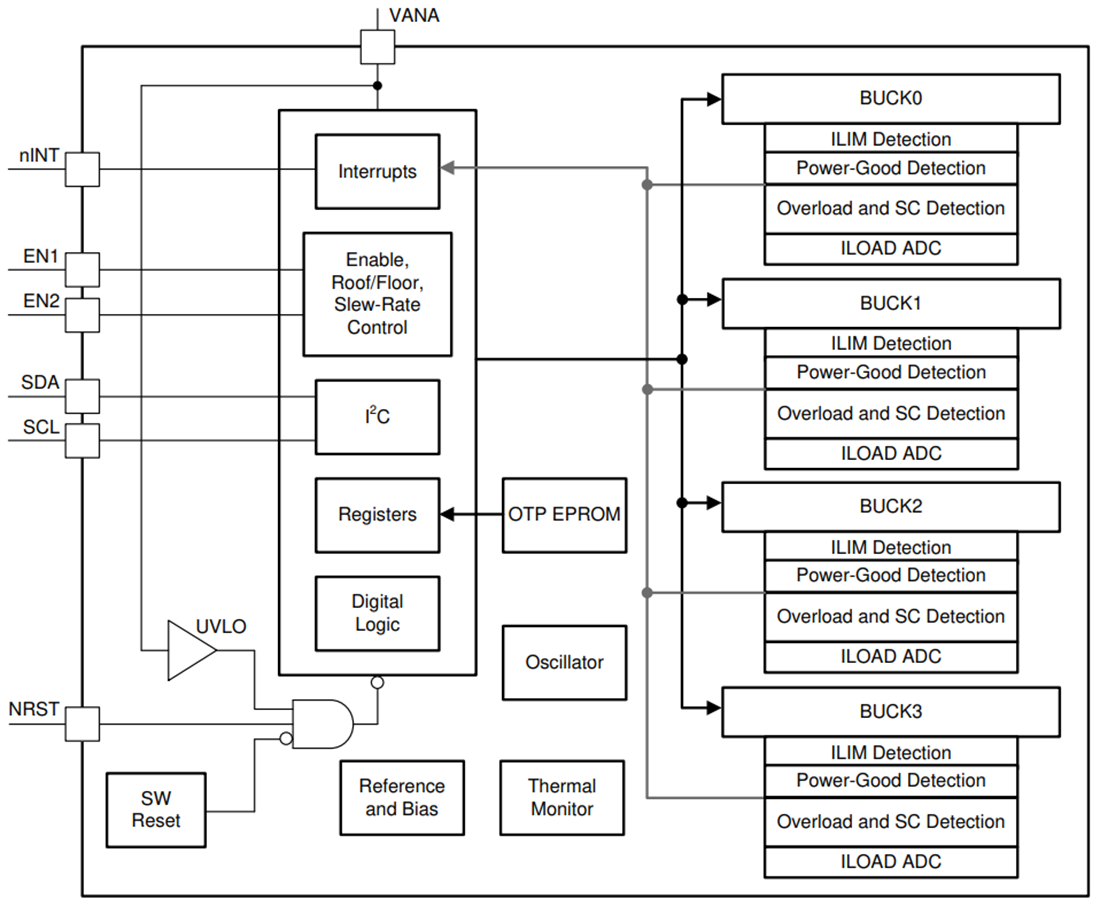

功能框图

框图 - Texas Instruments LP8758-EA四路4A输出降压直流-直流转换器
