Texas Instruments LP8764x-Q1EVM评估模块

exas Instruments LP8764x-Q1EVM评估模块用于测试、演示、调试和配置一个或多个LP8764-Q1电源管理IC，用于汽车和工业应用。板载器件是LP876411E2RQRQ1或LP876441E4RQKRQ1，具有用于一个大电流多相轨的4相2.2MHz配置。LP8764x-Q1EVM评估板可堆叠，用于多PMIC运行测试。

特性

  • 输入电压范围：3.0V至5.5V
  • 每相输出负载电流为5.0A，总输出负载电流高达20A
  • 板载 MSP432，用于使用GUI通过USB-C™电缆与PMIC通信
  • 电路板可以改造，以支持其他 LP8764-Q1 相位配置
  • 该板可堆叠，以支持多PMIC运行测试

套件内容

  • LP8764x-Q1EVM板
  • USB-C™公头A转USB公头C电缆

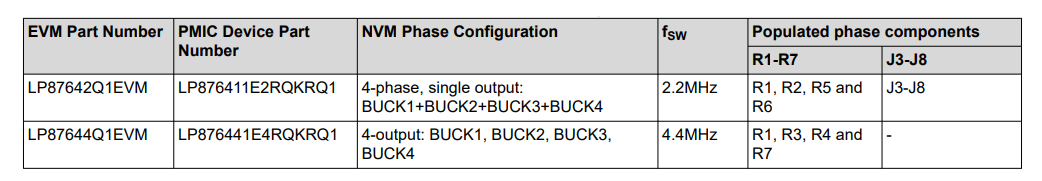

EVM描述

图表 - Texas Instruments LP8764x-Q1EVM评估模块

布局

位置电路 - Texas Instruments LP8764x-Q1EVM评估模块
