Texas Instruments LP8866EVM评估模块
Texas Instruments LP8866EVM评估模块用于评估LP8866(S)-Q1器件的特性、运行情况和性能。LP8866(S)-Q1是一款6通道、高效LED驱动器，用于汽车显示LED背光照明。LP8866(S)-Q1器件集成了升压或SEPIC控制器以及六个高精度电流吸收器。
LP8866EVM评估模块具有高达48V的Vout升压控制器和六个高精度电流吸收器。该评估模块支持内置相移PWM调光、混合调光、电流调光和直接PWM调光模式。
特性
- 输入电压范围：3V至48V
- 高达48V Vout升压控制器
- 六个高精度吸收器
- 广泛的故障诊断功能
- 支持内置相移PWM调光、混合调光、电流调光和直接PWM调光模式
- 通过I2C接口或PWM输入在全局范围内控制LED亮度
套件内容
- USB2ANY
- 带状电缆
- USB电缆
- LP8866EVM
- LP886X-LEDLOAD-EVM
必要设备
- 直流电源：24V或更高，6A或更高
- LED电缆：7位带状电缆
- 运行GUI软件的PC
- GUI软件
应用
- 汽车信息娱乐
- 汽车仪器组
- 智能车镜
- 抬头显示器 (HUD)
- 中央信息显示屏 (CID)
- 音频-视频导航 (AVN)

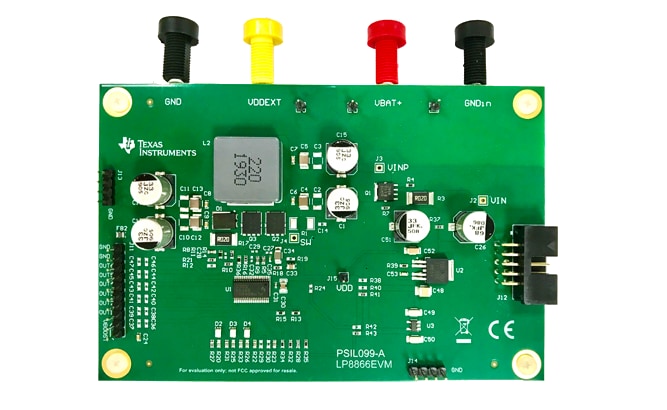

布局
硬件设置
