Texas Instruments LP8870Q1EVM 评估模块
Texas Instruments LP8870Q1EVM评估模块是一款用于评估LP8870-Q1高效LED驱动器（集成升压控制器）性能的平台。六个150mA高精度电流阱支持根据使用的通道数量自动调整相移。TI LP8870Q1EVM LED的亮度可通过I²C接口或PWM输入实现全局控制。
特性
- 输入电压范围：3 V至48 V
- 升压控制器VOUT高达48V
- 支持内置相移PWM调光、混合调光、电流调光和直接PWM调光模式
- 六个高精度电流阱
- LED亮度可通过I2C接口或PWM输入实现全局控制
- 广泛的故障诊断功能
应用
- 为以下应用提供背光：
- 汽车信息娱乐
- 汽车仪器组
- 智能车镜
- 抬头显示器 (HUD)
- 中央信息显示屏 (CID)
- 音频-视频导航 (AVN)
必要设备
- 直流电源：12V及以上、6A及以上
- 7位LED带状电缆
- 运行GUI软件的PC
- GUI软件
相关适配器
Texas Instruments USB2ANY接口适配器
支持计算机通过小型加密狗使用USB连接控制评估模块。

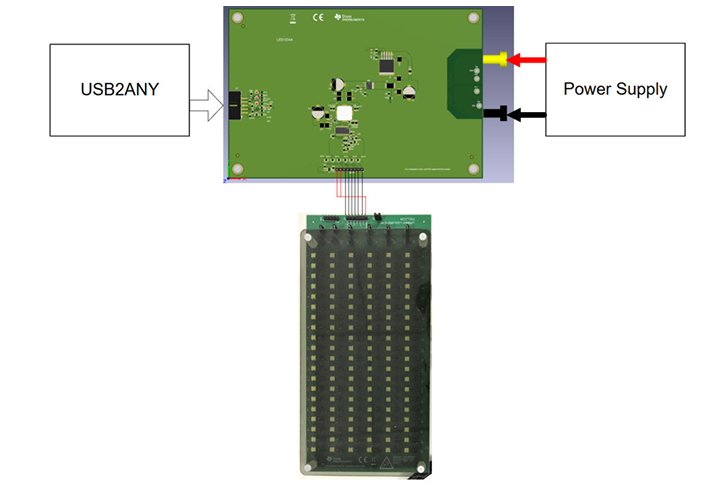

硬件设置

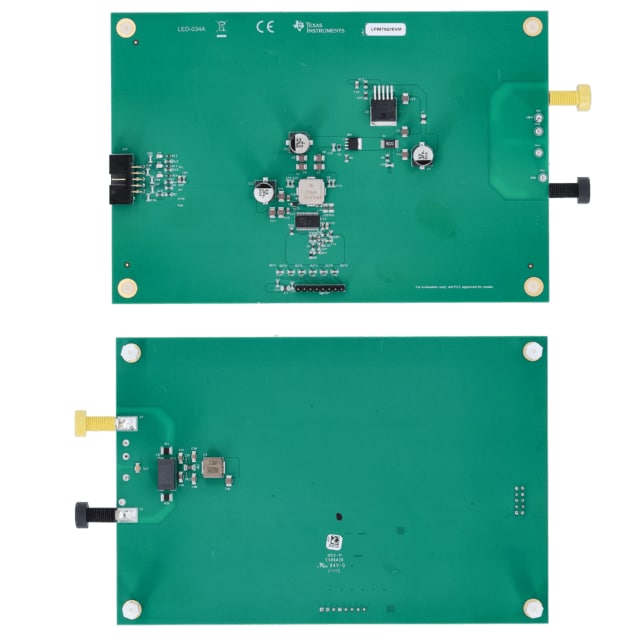

布局
发布日期: 2025-10-28
| 更新日期: 2025-11-03
