Texas Instruments LP8873-Q1 LED背光驱动器

Texas Instruments LP8873-Q1 LED背光驱动器是一种汽车高效、低EMI且易于使用的LED驱动器，带有集成DC-DC电源开关。DC-DC转换器支持SEPIC和升压拓扑结构配置。四个高精度电流源支持PWM相移，可基于使用的通道数自动调整。I2C接口或PWM输入可以全局控制LED亮度。

升压斩波电路具有基于led电流吸收器的净空电压的自适应输出电压控制。该功能通过将升压电压调整到所有条件下的最低足够电平，从而最大限度地降低功耗。Texas Instruments LP8873-Q1支持内置模拟电流调光和混合PWM调光，可减少EMI，提高总光效，并延长led的使用寿命。

特性

  • 符合汽车应用类AEC-Q100标准，设备温度等级1：–40°C至+125°C，TA
  • 输入电压工作范围：3V至48V
  • 四个高精度电流阱
    • 每个通道高达150mA DC电流
    • 电流匹配度为1%（典型值）
    • 使用152Hz led输出PWM频率实现32000:1的高调光比率
    • 采用I2C或PWM输入，LEDPWM调光分辨率高达16位
    • 支持每个通道的独立PWM调光控制
  • 高达48V VOUT 升压或SEPIC DC-DC转换器
    • 集成5.4A开关FET
    • 支持升压/SEPIC操作
    • RDSON 为60mΩ，切换速度快，效率更高
    • 可选双随机扩频升压，减少EMI
    • 转换器可调节软起动
    • 升压同步输入，可从外部时钟设置升压切换频率
    • 升压禁用时，输出电压自动放电
  • 自动相移PWM调光和直接PWM调光
  • 混合调光和12位模拟调光
  • 丰富的故障检测与指示
    • 高达1MHz的I2C控制接口，带CRC校验
    • 内部配置寄存器和非易失性存储器 (NVM) 的位完整性 (CRC) 错误检测
    • 输入电压OVP、UVLO和OCP
    • 升压过电流和过电压保护
    • Led开路、短路和短路到接地故障检测
    • 温度警告和温度关闭
  • 解决方案尺寸小，成本低
    • 动态可编程的切换频率范围为100kHz至2.2MHz
    • 采用4mm × 4mm HotRod™ QFN封装，侧翼可润湿

应用

  • 为以下应用提供背光：
    • 汽车信息娱乐与仪表板
    • 智能车镜
    • 中央信息显示器 (CID)
    • 平视显示器 (HUD)
    • 摄像头监控系统

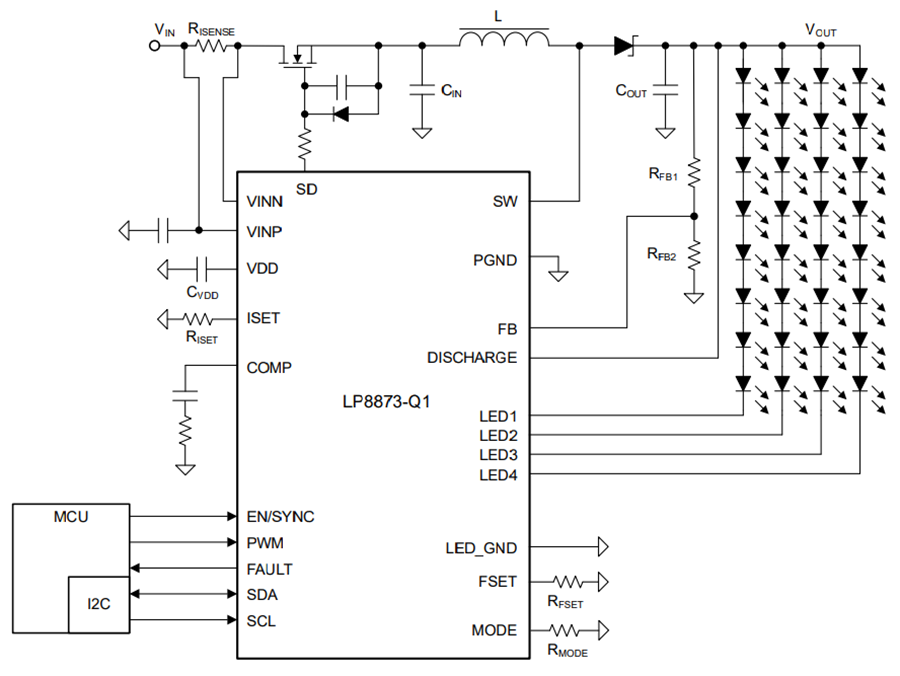

简化原理图

原理图 - Texas Instruments LP8873-Q1 LED背光驱动器
发布日期: 2025-09-18 | 更新日期: 2025-09-28
