Texas Instruments MCF8315A FET BLDC驱动器

Texas Instruments MCF8315A FET BLDC驱动器是一款单片、无代码、无传感器磁场定向控制 (FOC) 控制三相BLDC电机驱动器，具有无代码FOC功能。该无刷直流 (BLDC) 电机驱动器设计用于驱动需要高达4A峰值电流的速度控制12V至24V无刷直流电机  (BLDC) 或永磁同步电机 (PMSM)。MCF8315A驱动器集成了三个½桥，具有40V绝对最大电压和240mΩ低RDS(ON)。该驱动器具有内置电源管理电路，包括可用于为外部电路供电的电压可调降压稳压器和LDO。

MCT8315A驱动器具有3%速度环路精度（内部时钟）和1%精度（外部时钟基准）。该驱动器支持高达75kHz PWM频率，支持低电感电机。集成的保护特性包括电源欠压闭锁 (UVLO)、电源过压保护 (OVP)、电机锁定检测、过流保护 (OCP)、过热警告和关断。典型应用包括空气净化器和加湿器风扇、BLDC电机模块、洗衣机和洗碗机以及CPAP机。

特性

  • 集成无传感器电机控制算法的三相BLDC电机驱动器
    • 无代码磁场定向控制 (FOC)
    • 模拟、PWM和基于频率的速度输入模式：
      • 仅在MCF8315A配置为待机器件 (DEV_MODE=0b) 时可用
    • 基于I2C的速度输入模式：
      • 提供睡眠 (DEV_MODE=1b) 和待机 (DEV_MODE=0b) 两种器件可供选择。
    • 离线电机参数测量，采用电机参数提取工具 (MPET)
    • 5点可配置速度配置文件支持
    • 通过正向重新同步和反向驱动支持风车
    • 防电压浪涌 (AVS) 保护
    • 通过自动死区时间补偿提高声学性能
  • 支持高达75kHz PWM频率，支持低电感电机
  • 无需外部电流检测电阻器，采用内置电流检测
  • 内置3.3V、20mA LDO稳压器
  • 内置3.3V/5V、170mA降压稳压器
  • 专用DRVOFF引脚，禁用 (Hi-Z) 输出
  • 扩频和转换率，用于降低EMI
  • 整套集成保护特性：
    • 电源欠压闭锁 (UVLO)
    • 电源过压保护 (OVP)
    • 电机锁定检测（5种不同类型）
    • 过流保护 (OCP)
    • 过热警告和关断 (OTW/TSD)
    • 故障状态指示引脚 (nFAULT)
    • 通过I2C接口可选故障诊断

规范

  • 工作电压：4.5V至35V（40V abs最大值）
  • 低功耗休眠模式：
    • 7µA至65µA（最大值）（VVM =24V，TA =25°C时）
  • 低MOSFET导通状态电阻
    • RDS(ON) (HS + LS) @ TA = 25°C：240mΩ（典型值）
  • 高输出电流能力：4A
  • 速度环路精度：
    • 3%（内部时钟）和1%（外部时钟基准）

应用

  • 无刷直流 (BLDC) 电机模块
  • 住宅和生活风扇
  • 空气净化器和加湿器风扇
  • 洗衣机和洗碗机泵
  • 汽车风扇和鼓风机
  • CPAP机器

框图

框图 - Texas Instruments MCF8315A FET BLDC驱动器

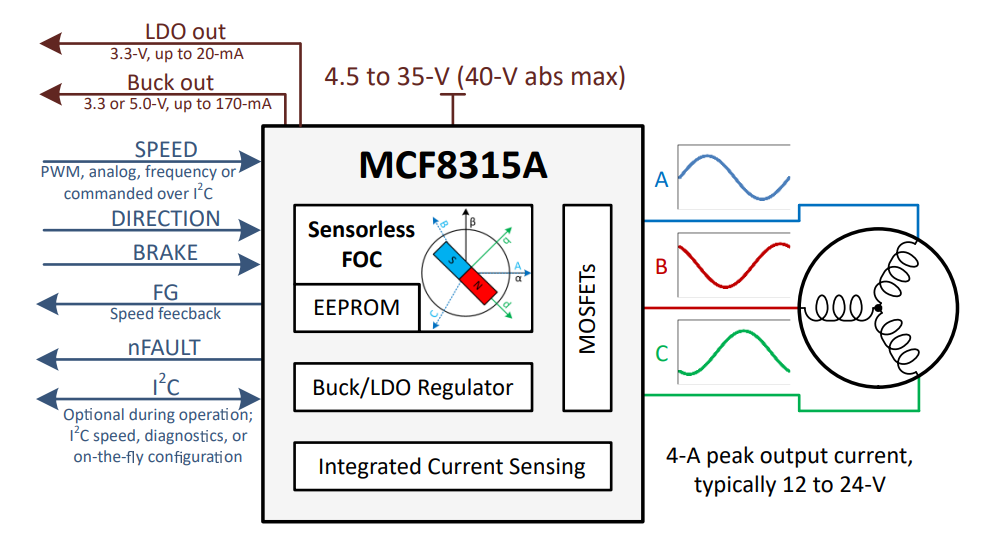

简化示意图

原理图 - Texas Instruments MCF8315A FET BLDC驱动器
发布日期: 2023-02-12 | 更新日期: 2023-07-18
