Texas Instruments MCT8316AEVM驱动器评估模块 (EVM)
Texas Instruments MCT8316AEVM驱动器评估模块 (EVM) 设计用于帮助工程师设计、实施和验证MCT8316A的参考硬件。MCT8316A是三半H桥集成MOSFET驱动器，用于三相无刷直流 (BLDC) 电机的无传感器梯形控制，可驱动4.5V至35V、8A峰值电流。MCT8316A集成降压稳压器，可通过可编程稳压电源支持 200mA电流。该评估模块包括一个MSP430 MCU (MSP430FR2355)，用于连接MCT8316AEVM图形用户界面 (GUI)。
Texas Instruments MCT8316AEVM包括一个板载FTDI芯片（将micro-USB连接器的USB通信转换为 UART通信）和一个板载MSP430FR2355 MCU（与MCT8316A接口）。它还提供SPI通信，用于MCT8316A器件的SPI型号。有许多用户可选的跳线、电阻器、连接器和测试点，用于该器件众多特性的评估和特定器件的配置设置。
特性
- 可提供具有全部配置和控制的GUI
- 无传感器梯形控制
- 4.5V至35V工作电压，8A峰值电流驱动
- 95mΩ（高侧+低侧）集成MOSFET
- 板载MSP430，可处理与PC和GUI的连接
套件内容
- MCT8316AEVM评估板
- Micro USB电缆

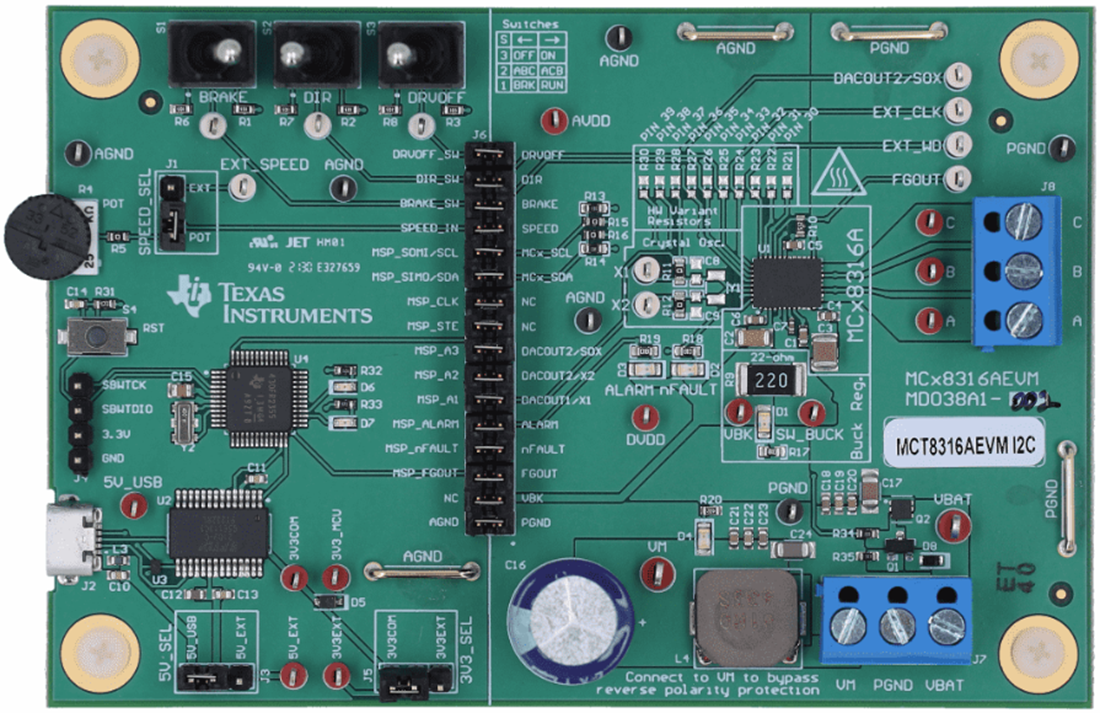

板布局
相关产品
Texas Instruments MCT8316Ax/MCT8316Ax-Q1无刷直流电机驱动器
单芯片、无代码、无传感器梯形解决方案，可实现高速运行/快速启动时间
