Texas Instruments MCT8316Z/MCT8316Z-Q1 40V三相BLDC电机驱动器
Texas Instruments MCT8316Z/MCT8316Z-Q1 40V三相BLDC电机驱动器为驱动12V至24V无刷DC电机的用户提供了一种单芯片无代码含传感器梯形解决方案。MCT8316Z/MCT8316Z-Q1集成了三个半桥，具有40V绝对最大电压和95mΩ超低RDS(ON)（高侧和低侧之和），可提供大功率驱动能力。电流通过集成电流检测功能检测，无需再使用外部功率检测电阻器。可调降压稳压器和LDO的电源管理系列能够为器件生成必要的电压轨，可用于为外部电路供电。
Texas Instruments MCT8316Z/MCT8316Z-Q1在固定功能状态机中实现传感器梯形控制，因此无需外部微控制器即可使无刷DC电机转动。该器件集成了三个用于位置检测的模拟霍尔比较器，以实现传感器梯形BLDC电机控制。该控制方案具有高度可配置性，可通过硬件引脚或寄存器设置进行配置，范围涵盖从电机电流限制行为到故障响应。速度可通过PWM输入进行控制。
MCT8316Z/MCT8316Z-Q1集成多种保护特性，旨在出现故障事件时保护该器件、电机和系统。MCT8316Z-Q1器件符合汽车应用类AEC-Q100认证。
特性
- 集成含传感器梯形控制的三相BLDC电机驱动器
- 基于霍尔传感器的梯形 (120°) 换向
- 支持模拟或数字霍尔输入
- 可配置PWM调制：同步/异步
- 逐周期限流，可限制相电流
- 支持高达200kHz的PWM频率
- 主动消磁支持减少功率损耗
- 4.5V至35V工作电压（绝对最大值40V）
- 高输出电流能力： 8A峰值
- 低MOSFET导通电阻
- RDS(ON) ：95mΩ（高侧+低侧)（TA =25°C时）
- 低功耗睡眠模式
- 1.5µA（VVM =24V、TA =25°C时）
- 集成内置电流检测
- 无需外部电流检测电阻器
- 灵活的器件配置选项
- MCT8316ZR：用于器件配置和故障状态的5MHz 16位SPI接口
- MCT8316ZT：基于硬件引脚的配置
- 支持1.8V、3.3V和5V逻辑输入
- 内置3.3V (5%)、30mA LDO 稳压器
- 内置3.3V/5V、200mA降压稳压器
- 延迟补偿减少占空比失真
- 整套集成保护特性
- 电源欠压闭锁 (UVLO)
- 电荷泵欠压 (CPUV)
- 过流保护 (OCP)
- 电机锁定保护
- 热警告和热关断 (OTW/OTSD)
- 故障状态指示引脚 (nFAULT)
- 可选择通过SPI接口进行故障诊断
应用
- 无刷直流 (BLDC) 电机模块
- 小家电
- HVAC电机
- 办公自动化设备
- 工厂自动化和机器人
相关开发工具
Texas Instruments MCT8316ZTEVM驱动器评估模块 (EVM)
设计用于让工程师设计、实施和验证MCT8316ZT的参考硬件。
相关驱动程序
Texas Instruments MCT8314Z BLDC电机驱动器
提供无编码器传感器梯形换向器件，用于驱动12V至24V BLDC电机。

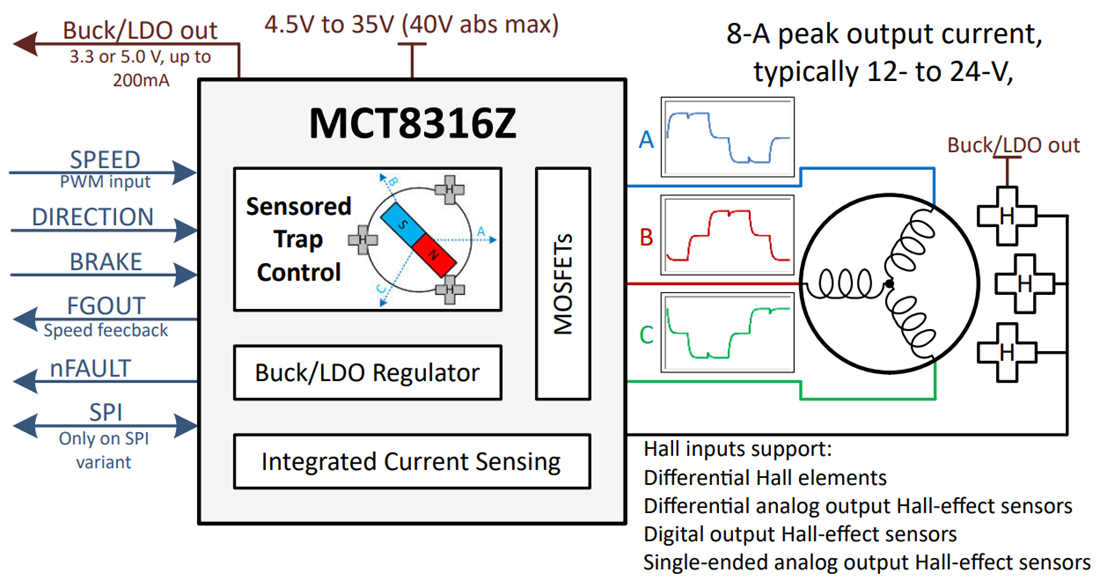

简化示意图
