Texas Instruments MCT8329A三相BLDC栅极驱动器
Texas Instruments MCT8329A三相BLDC栅极驱动器提供单芯片、无代码、无传感器梯形解决方案，用于需要高速运行或极快启动的应用。该器件提供三个半桥栅极驱动器，每个驱动器可驱动高侧和低侧N沟道功率MOSFET。该器件使用内部电荷泵生成正确的栅极驱动电压，并通过自举电路增强高侧MOSFET。包括涓流电荷泵，支持100%占空比。该栅极驱动架构支持高达1A拉电流和2A灌电流的峰值栅极驱动电流。MCT8329A采用单电源供电，支持4.5V至60V宽输入电源电压范围。
无传感器梯形控制可通过非易失性EEPROM (MCT8329A1I) 中的寄存器设置进行高度配置，从电机启动行为到闭环操作，一旦配置完成，该器件即可独立工作。使用支持单个外部分流电阻器的集成电流检测放大器检测电机电流。该器件通过PWM输入、模拟电压、变频方波或I2C命令接收速度命令。Texas Instruments MCT8329A集成多种保护特性，旨在出现故障事件时保护该器件、电机和系统。
特性
- 集成无传感器电机控制算法的三相BLDC栅极驱动器
- 无代码高速梯形控制
- 支持高达3kHz（电气频率）
- 超快启动：<50ms
- 快速减速：<150ms
- 支持120°或150°调制，提高声学性能
- 正向和反向风车支持
- 模拟、PWM、频率或基于I2C的控制输入
- 可配置电机启动和停止选项
- 可选闭环速度或功率控制、开环电压控制
- 5点可配置参考配置文件支持
- 防电压浪涌可防止过压
- 通过DACOUT进行可变监控
- 65V三相半桥栅极驱动器
- 驱动三个高侧和三个低侧N沟道MOSFE（4.5V至60V工作电压）
- 支持100%脉宽调制 (PWM) 占空比
- 基于自举的栅极驱动器架构
- 峰值拉/灌电流：1A/2A（最大值）
- 集成式电流感应放大器
- 可调增益：5V/V、10V/V、20V/V、40V/V
- 低功率睡眠模式
- 5µA（最大值）（VPVDD=24V，TA=25°C时）
- 速度环路精度：<3%（内部时钟）
- 支持高达100kHz的PWM频率
- 精确的LDO (AVDD) 3.3V ±3%、 50mA支持，AVDD连接到VREG
- 独立驱动器关断路径 (DRVOFF)
- 扩频功能，用于降低EMI
- 整套集成保护特性
- 电源欠压闭锁 (UVLO)
- 电机锁定检测（3种不同类型）
- 过流保护 (OCP)
- 热关断 (TSD)
- 故障状态指示引脚 (nFAULT)
- 通过I2C接口可选故障诊断
应用
- 无刷直流 (BLDC) 电机模块LDO输出
- 无绳真空吸尘器PWM、模拟、频率或I2C命令
- 暖通空调鼓风机和通风机
- 家电风扇和泵
- 无绳园艺和电动工具、割草机

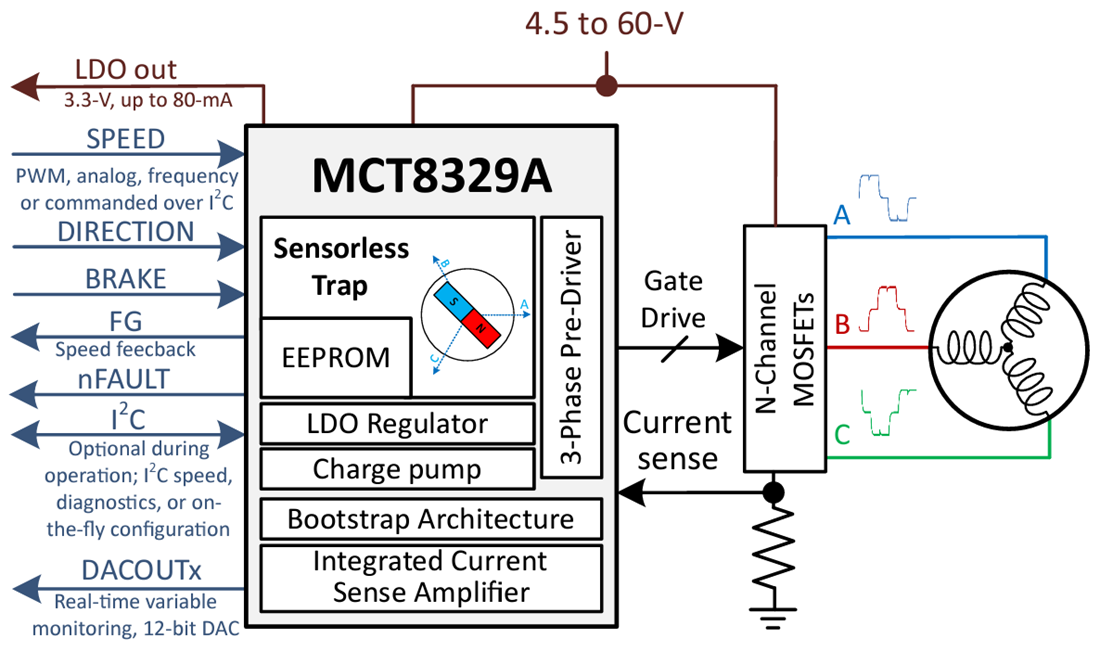

简化示意图
相关开发工具
Texas Instruments MCT8329EVM评估模块
集成了板载FTDI芯片和板载MSP430FR2355 MCU，可连接MCT8329。
