Texas Instruments MMBZ30VCL/MMBZ30VCL-Q1 ESD保护二极管
Texas Instruments MMBZ30VCL/MMBZ30VCL-Q1 ESD保护二极管是一款双通道单向或单通道双向ESD，采用共阴极配置。该器件具有低电容和低漏电特性，因此可用于高速应用。低动态电阻支持低钳位电压，有助于保护系统免受瞬态事件的影响。MMBZ30VCL/MMBZ30VCL-Q1采用SOT-23封装，在一个节省空间的外形尺寸中提供双通道稳健瞬态保护。Texas Instruments MMBZ30VCL-Q1器件符合汽车应用类AEC-Q100认证。
特性
- 超低I/O电容：4.5pF（典型值）
- 低漏电流：< 25nA
- 针对两个通道的单向ESD保护或针对一个通道的双向ESD保护
- 温度范围：-55°C至+150°C
- IEC 61000-4-2 ESD保护
- ±30 kV 接触放电
- 气隙放电：±30kV
- 用于自动光学检测 (AOI) 的引线封装
应用
- 通用IO保护
- 工业控制网络
- DeviceNet
- 智能配电系统
- 音频
- 电信
开发工具
Texas Instruments ESDEVM评估模块 (EVM)
采用所有的传统ESD尺寸，从而能够测试任意数量的器件。

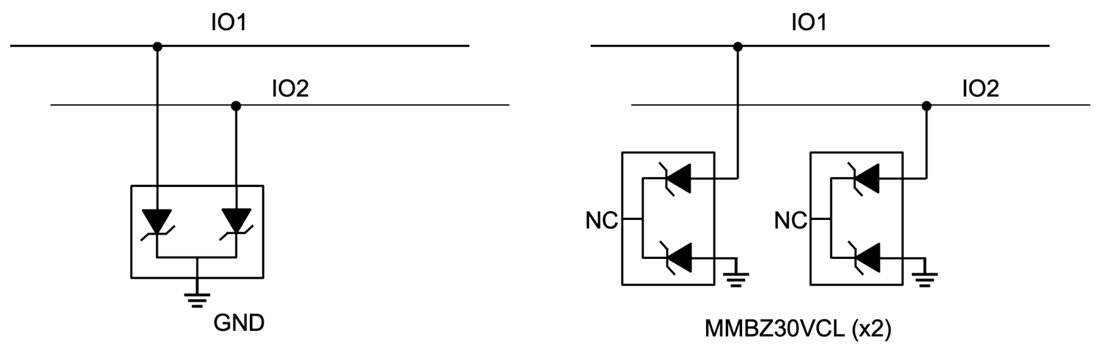

典型应用
其他资源
发布日期: 2025-03-13
| 更新日期: 2025-05-06
