Texas Instruments MSP430F171 / MSP430F172 16-bit Mixed Signal MCUs

TI MSP430F171 / MSP430F172 16 位
混合信号 MCU

德州仪器 MSP430F171 / MSP430F172 16 位混合信号微控制器属于 MSP430 微控制器，有五种低功耗模式，可用于便携式测量应用中，具有更长的电池使用时间。TI MSP430F171 微控制器具有两个 16 位高分辨率定时器，两个通用串行通信接口，一个 32 位硬件乘法器，一个片载比较器，一个三通道 DMA，5V 耐受 I/O和多达 29 个 I/O 引脚。MSP430F172 微控制器具有和 MSP430F171 一样的特性，同时还带有一个高性能 10 位模数转换器。TI MSP430 系列微控制器适用于多种应用场合，包括模拟和数字传感器系统、LED 照明、数字电源、电机控制、遥控、恒温器、数字定时器和手持仪表。
特点
  • 低电源电压：1.8V 到 3.6V
  • 超低功率功耗
    • 有源模式（AM）：180 µA/MHz
    • 待机模式（LPM3 WDT 模式, 3V）：1.1µA
    • 关机模式 (LPM4 RAM 保持, 3V):0.9µA
    • 关断模式（LPM4.5, 3V）：0.25µA
  • 5µ秒内从待机模式唤醒
  • 16 位精简指令集计算机 (RISC) 架构，扩展内存，40ns 指令周期
  • 灵活的功率管理系统
    • 完全集成的 LDO，有可编程稳压核心电源电压
    • 电源电压监视、监控和掉电
  • 统一的时钟系统
    • FLL 控制回路，实现频率稳定化
    • 低功率/低频内部时钟源（VLO）
    • 低频微调内部基准源（REFO）
    • 32-kHz 晶体（XT1）
    • 高达 25 MHz 的高频晶振（XT1）
  • 硬件倍增器支持 32 位运算
  • 三通道 DMA
  • 多达 12 个具有高达 20mA 驱动强度的 5V 耐受数字推挽输入/输出 (I/O)
应用
  • 模拟与& 数字传感器系统
  • LED 照明
  • 数字式电源
  • 电机控制
  • 远程控制
  • 恒温器
  • 数字定时器
  • 手持式量表

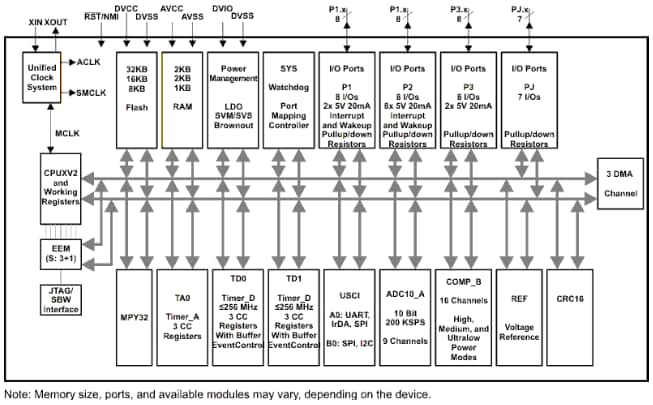

功能图

Functional Diagram
