TI LMK03806 超低抖动时钟发生器

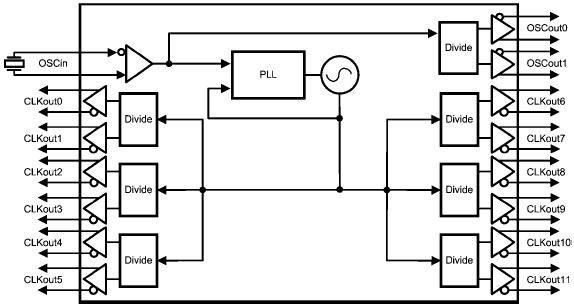

Texas Instruments LMK03806 超低抖动时钟发生器能够以高达 2.6GHz 的频率在 14 个输出上合成 8 个不同频率。每个输出时钟均可在 LVDS、LVPECL 或 LVCMOS 格式下进行编程。Texas Instruments LMK03806 超低抖动时钟发生器集成了高性能的整数分频 PLL、低噪声 VCO 和可编程输出分频器，可从一个低成本的晶体生成 SONET、以太网、光纤通道、XAUI，背板、PCIe、SATA 和网络处理器用的多基准时钟。TI LMK03806 非常适用于 SONET/SDH 以及多千兆位以太网和光纤通道线路卡中的超高速串行接口。

特性

高性能超低抖动时钟发生器
低抖动
- <50fs 抖动="" (1.875mhz-20mhz)="" （312.5mhz="">
- <150fs 抖动="" (12khz-20mhz)="" （312.5mhz="">
从低成本晶体或外部时钟生成多个时钟。
14 个输出，带可编程输出格式（LVDS、LVPECL、CMOS）
最多 8 个独立输出频率。
工业温度范围：-40至85°C
2.37-2.6GHz 可调谐 VCO 频率
可编程分频器，从低成本晶体生成多个时钟
3.15V至3.45V工作

应用

SONET/SDH 超高速串行接口
千兆位以太网和光纤通道线路卡
用于 RAN 应用的基带单元 (BBU)
GPON OLT/ONU，高速串行接口，如 PCIe、XAUI、SATA、SAS
计时 ADC 和 DAC
计时 DSP，微处理器和 FPGA

LMK03806BEVAL 评估模块 (EVM)

Texas Instruments LMK03806BEVAL 评估模块 (EVM) 帮助设计人员评估 LMK03806 超低抖动时钟发生器的工作和性能验证。 LMK03806B 是高性能、超低抖动、多速率时钟发生器。该评估模块配备了采用 14 个差分输出的低抖动时钟发生器。通过 uWire 控制可选择每个时钟输出对的差分输出类型（LVPECL、LVDS 或 LVCMOS）。它配有一个晶体振荡器接口和缓冲振荡器输出。该模块使用板载稳压器选项或直接电源输入提供 3.6V 工作电压。它配有采用受控阻抗迹线和边缘 SMA 连接器的灵活输入/输出接口。
