Texas Instruments NE555单精度定时器

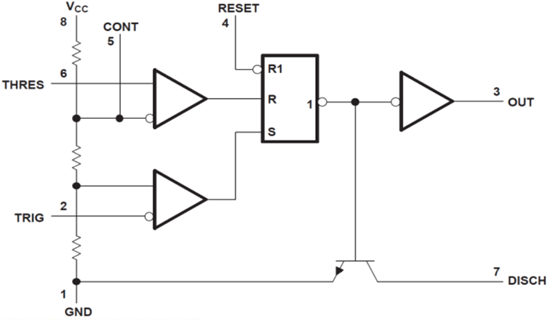

Texas Instruments NE555单精度定时器是能够产生准确时间延迟或振荡的精确定时电路。在时间延迟或单稳态模式下，定时间隔由独一的外部电阻器和电容器网络进行控制；在非稳态模式下，可通过两个外部电阻器和一个外部电容器单独控制频率和工作周期。通常情况下，该定时器的阈值电平和触发电平分别为VCC的三分之二和三分之一，并且这些电平可以使用控制电压端子来改变。当触发输入低于触发电平时，定时器走时，并产生高输出；如果触发器输入高于触发电平且阈值输入高于阈值电平，则定时器走时复位，并产生低输出。复位 (RESET) 输入会覆盖所有其他输入，并且可用于启动新的定时周期。
