Texas Instruments OPAx205低功耗低噪声精密放大器
Texas Instruments OPAx205低功耗低噪声精密放大器是行业标准OPAx277系列的下一代产品 该器件是一款具有超级贝塔输入的精密双极e-trim运算放大器。该器件使用TI专有的微调技术实现超卓的±2µV（典型值）输入失调电压和±0.04µV（典型值）的输入失调电压漂移。’
OPAx205采用双极工艺设计，以仅220µA的电流即可提供3.6MHz的超高速度-功率比。该器件还实现了低电压噪声密度，在1kHz时只有7.2nV/√Hz。由于采用超级贝塔输入，OPAx205的输入偏置电流非常低，为100pA（典型值），电流噪声密度为110fA/√Hz。
OPAx205的高性能使该器件成为需要高精度和低功耗的系统的绝佳选择，例如流量和压力变送器、便携式数据采集 (DAQ) 系统和高密度源测量单元 (SMU)。Texas Instruments OPAx206是一款关联产品，具有相同的运算放大器内核，但具有输入过电压保护的额外功能。
特性
- e-trim运算放大器性能
- 15µV（最大）的低失调电压
- 低失调电压漂移：±0.2µV/°C（最大值）
- 超级贝塔输入
- 输入偏置电流：0.4nA（最大值）
- 110fA/√Hz输入电流噪声
- 低噪声
- 0.1至10Hz (0.2µVPP)
- 7.2nV/√Hz电压噪声
- AOL、CMRR和PSRR（>126dB（全温度范围））
- 3.6MHz增益带宽产品
- 240µA（最大）低静态电流
- 4V/µs转换速度
- 过载功率限幅器
- 轨至轨输出
- EMI/RFI过滤输入
- 4.5V至36V宽电源范围
- –40°C至+125°C温度范围
- 提供高级 (OPA2205) 和标准级 (OPA2205A) 选项
应用
- 流量发射器
- 组列逆变器
- 数据采集 (DAQ)
- 源测量单元 (SMU)
- 实验室和现场仪器仪表
- 电池测试
- 模拟输入模块
- 压力发射器

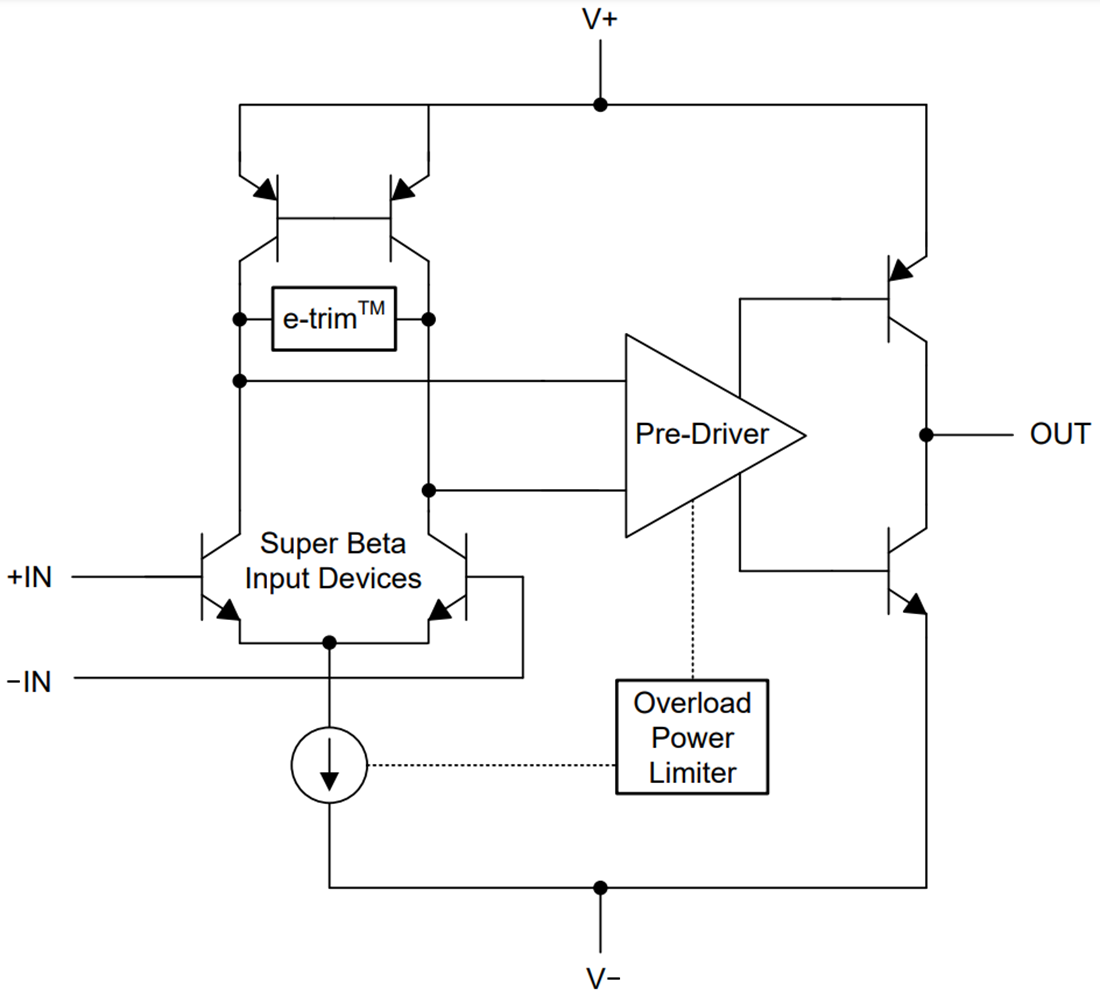

功能框图
