Texas Instruments OPAx391高带宽RRIO运算放大器
Texas Instruments OPAx391宽带宽RRIO运算放大器在高精度放大器中实现了高带宽（1MHz）和极低静态电流（24µA）的独特组合。这些功能与轨到轨输入和输出相结合，使该器件成为高增益、低功耗应用的不二之选。在具有严苛低功耗要求的比例式传感器和电流分析传感器前端中，10fA的超低输入偏置电流、仅45µV的失调电压（最大值）和1.2µV/°C的温漂有助于保持高精度。
OPAx391采用Texas Instrument的专有e-trim™运算放大器技术，实现了超低失调和低输入失调漂移的独特组合，无需任何输入开关或自动调零技术。基于CMOS的技术平台还采用现代、稳健的输出级设计，可耐受高输出电容。该特性可缓解典型低功耗放大器中常见的稳定性问题。
特性
- 低IQ ：24µA
- 增益带宽积：1 MHz
- 低输入偏置电流：10fA
- 低失调电压：±45µV（最大值）
- 低漂移：±1.2µV/°C
- 低电源电压运行：1.7V至5.5V
- 输入共模范围：±100mV（电源轨外）
- 快速转换率：1V/µs
- 高负载融性驱动
- 高输出电流驱动：60mA
- 轨到轨输出
- 已过滤电磁干扰 (EMI) /射频干扰 (RFI) 的输入
- SC-70小型封装
应用
- 便携式电子设备
- 流量变送器
- 血糖监测仪
- 过程分析（pH值、气体、力、湿度）
- 温度变送器
- 压力变送器
- 医用传感器贴片
- 楼宇自动化
- 可穿戴健身和活动监视器
- 气体检测器
- 模拟安防摄像头

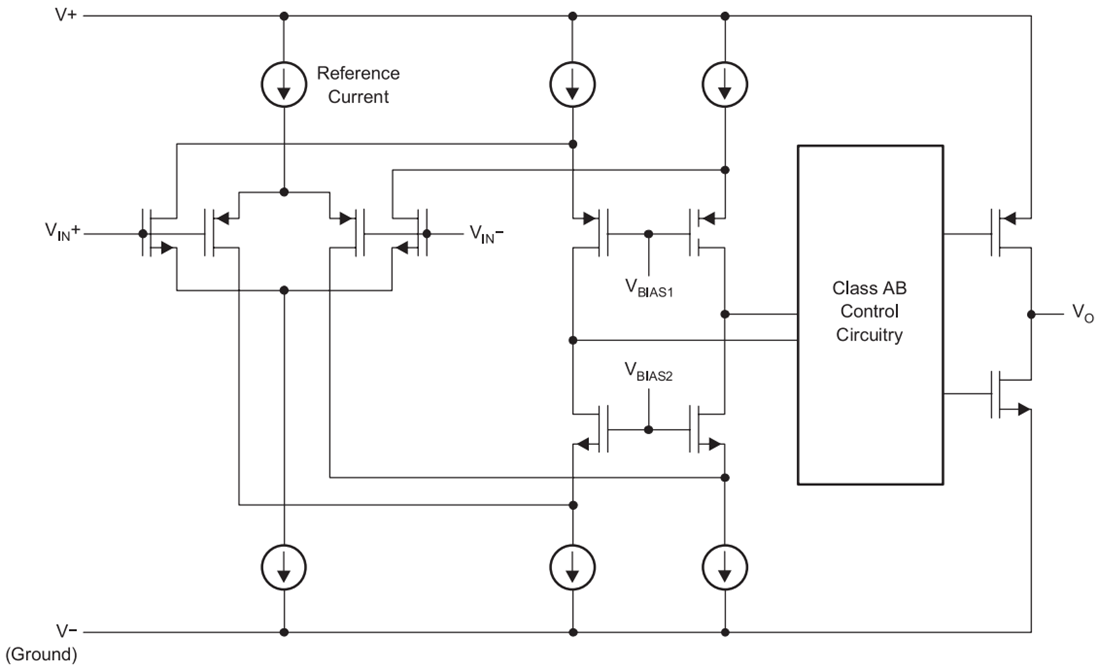

功能框图
相关开发工具
Texas Instruments 通用DIY放大器电路评估模块
可为工程师和DIY爱好者提供现实生活中的放大器电路。
发布日期: 2021-03-11
| 更新日期: 2025-01-23
